UC3843ANG中文资料参数规格
技术参数
输出接口数 1
输入电压DC 30.0 V
输出电压 4.9V ~ 5.1V
开关频率 500kHz MAX
占空比 96 %
最大占空比 96 %
电源电压 8.2V ~ 25V
输入电压 30 V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
封装 DIP-8
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UC3843ANG引脚图与封装图

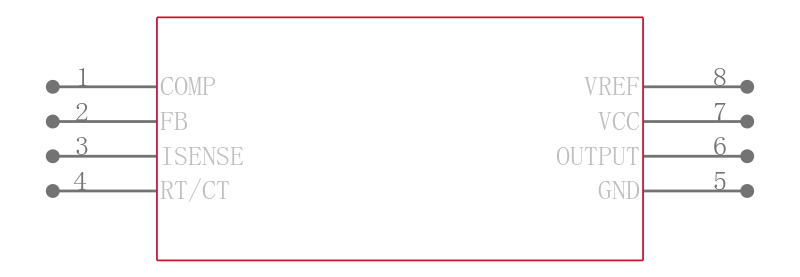

UC3843ANG引脚图
UC3843ANG封装图
UC3843ANG封装焊盘图
替代型号UC3843ANG
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UC3843ANG 品牌： ON Semiconductor 安森美 封装： DIP 8Pin | 当前型号 | 高性能电流模式控制器 | 当前型号 |
| 型号： UC2842N 品牌： 德州仪器 封装： dip 13.5V 1A 8Pin | 功能相似 | TEXAS INSTRUMENTS UC2842N 芯片, PWM控制器 | UC3843ANG和UC2842N的区别 |
| 型号： UC3843AN 品牌： 德州仪器 封装： DIP 15V 1A 8Pin | 功能相似 | TEXAS INSTRUMENTS UC3843AN... 芯片, PWM控制器 | UC3843ANG和UC3843AN的区别 |
| 型号： UC3842N 品牌： 德州仪器 封装： | 功能相似 | PWM 控制器，500kHz，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments | UC3843ANG和UC3842N的区别 |
