UC3526AQ
TI(德州仪器)
主动器件
UC3526AQ中文资料参数规格
技术参数
频率 450 kHz
电源电压DC 7.00V min
输出接口数 2
输入电压DC 35.0 V
输出电压 13.0 V
输出电流 100 mA
调节输出数 2
上升时间 300 ns
开关频率 1Hz ~ 600kHz
拓扑结构 Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 49 %
最大占空比 49 %
下降时间 100 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 7V ~ 35V
封装参数
安装方式 Surface Mount
引脚数 20
封装 PLCC-20
外形尺寸
封装 PLCC-20
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UC3526AQ引脚图与封装图
UC3526AQ引脚图
UC3526AQ封装图

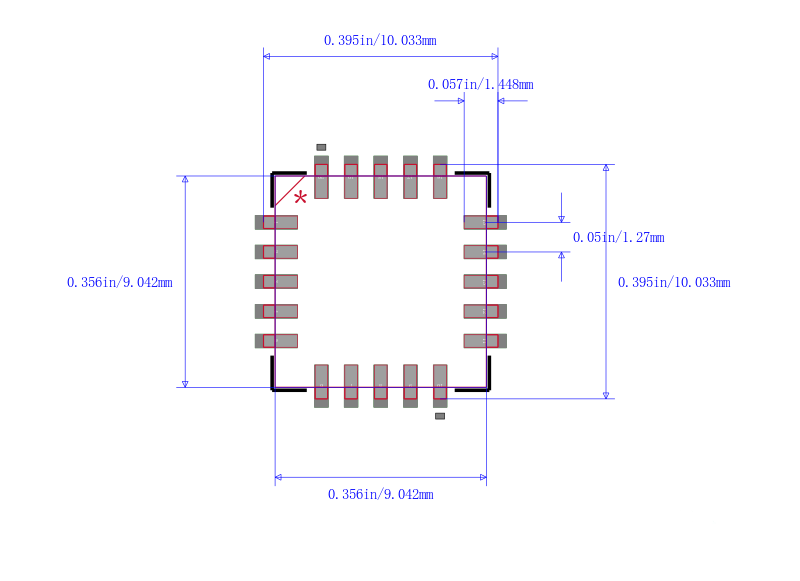

UC3526AQ封装焊盘图
替代型号UC3526AQ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UC3526AQ 品牌： TI 德州仪器 封装： PLCC 13V 100mA 18Pin | 当前型号 | 调整脉冲宽度调制器 Regulating Pulse Width Modulator | 当前型号 |
| 型号： UC2526AQ 品牌： 德州仪器 封装： PLCC-20 13V 100mA 18Pin | 完全替代 | 调整脉冲宽度调制器 Regulating Pulse Width Modulator | UC3526AQ和UC2526AQ的区别 |
| 型号： UC2526AQG3 品牌： 德州仪器 封装： 20-LCC 13V 100mA 18Pin | 完全替代 | Voltage Mode PWM Controller 100mA 550kHz 20Pin PLCC Tube | UC3526AQ和UC2526AQG3的区别 |
| 型号： UC3526AQG3 品牌： 德州仪器 封装： PLCC 13V 100mA 18Pin | 完全替代 | IC PWM BOOST FLYBACK VM 20PLCC | UC3526AQ和UC3526AQG3的区别 |
