UC2524DWTR
TI(德州仪器)
主动器件
UC2524DWTR中文资料参数规格
技术参数
频率 450 kHz
输出接口数 2
输入电压DC 40.0 V
输出电压 40.0 V
输出电流 100 mA
开关频率 300 kHz
最大占空比 45 %
封装参数
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -25℃ ~ 85℃ TA
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UC2524DWTR引脚图与封装图

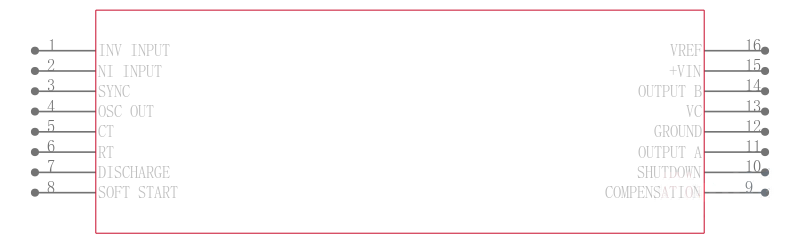

UC2524DWTR引脚图

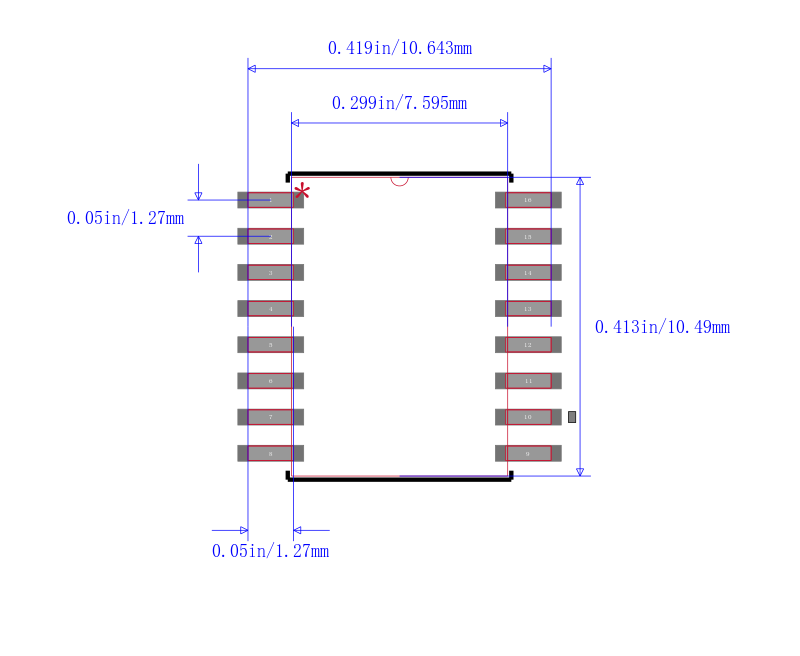

UC2524DWTR封装图

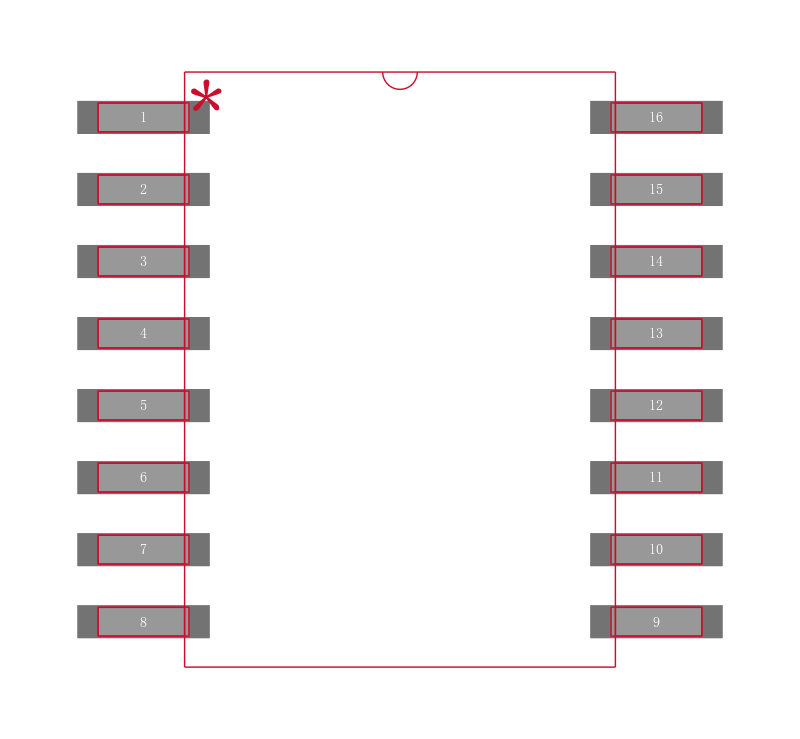

UC2524DWTR封装焊盘图
在线购买UC2524DWTR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UC2524DWTR | TI 德州仪器 | Voltage Mode PWM Controller 100mA 300kHz 16Pin SOIC T/R | 搜索库存 |
替代型号UC2524DWTR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UC2524DWTR 品牌： TI 德州仪器 封装： 16-SOIC 40V 100mA 16Pin | 当前型号 | Voltage Mode PWM Controller 100mA 300kHz 16Pin SOIC T/R | 当前型号 |
| 型号： UC2524DW 品牌： 德州仪器 封装： 16SOIC 40V 100mA 16Pin | 完全替代 | 高级稳压脉宽调制器 ADVANCED REGULATING PULSE WIDTH MODULATORS | UC2524DWTR和UC2524DW的区别 |
