UC1846MDWREP

UC1846MDWREP

TI(德州仪器) 音频放大器

电流模式PWM控制器 CURRENT-MODE PWM CONTROLLER

升压,反激,正激转换器,全桥,半桥,推挽 稳压器 正 输出 升压,升压/降压 - DC DC 切换控制器 IC 16-SOIC


得捷:
IC REG CTRLR MULT TOP 16SOIC


立创商城:
UC1846MDWREP


德州仪器TI:
Enhanced Product Current-Mode Pwm Controller


贸泽:
开关控制器 Mil Enh Current-Mode PWM Cntrlr


艾睿:
Current Mode PWM Controller 500mA 16-Pin SOIC T/R


安富利:
Current Mode PWM Controller 500mA 16-Pin SOIC T/R


Chip1Stop:
Current Mode PWM Controller 500mA 16-Pin SOIC T/R


Newark:
# TEXAS INSTRUMENTS  UC1846MDWREP  PWM Controller, 8V-40V supply, 450kHz, 13.5V/100mA out, SOIC-16


罗切斯特:
Current Mode PWM Controller 500mA 16-Pin SOIC T/R


UC1846MDWREP中文资料参数规格
技术参数

频率 450 kHz

电源电压DC 8.00V min

输出接口数 2

输入电压DC 40.0 V

输出电压 13.5 V

输出电流 100 mA

输入电流 17.0 mA

耗散功率 1000 mW

静态电流 17.0 mA

调节输出数 2

上升时间 50 ns

开关频率 500 kHz

拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

占空比 50 %

最大占空比 50 %

下降时间 50 ns

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 1000 mW

电源电压 7.7V ~ 40V

电源电压Max 40 V

电源电压Min 8 V

输入电压 40 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

高度 2.35 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

UC1846MDWREP引脚图与封装图

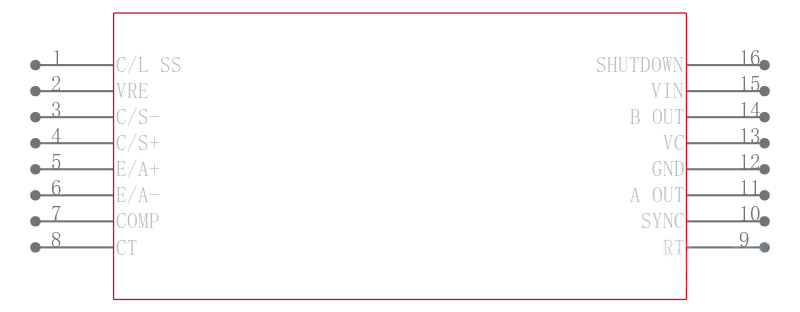

UC1846MDWREP引脚图

UC1846MDWREP引脚图

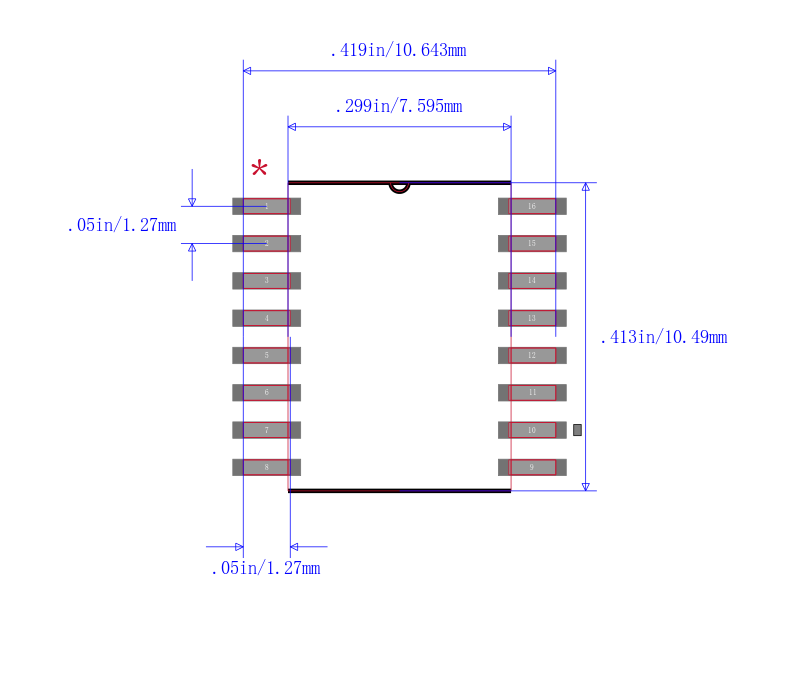

UC1846MDWREP封装图

UC1846MDWREP封装图

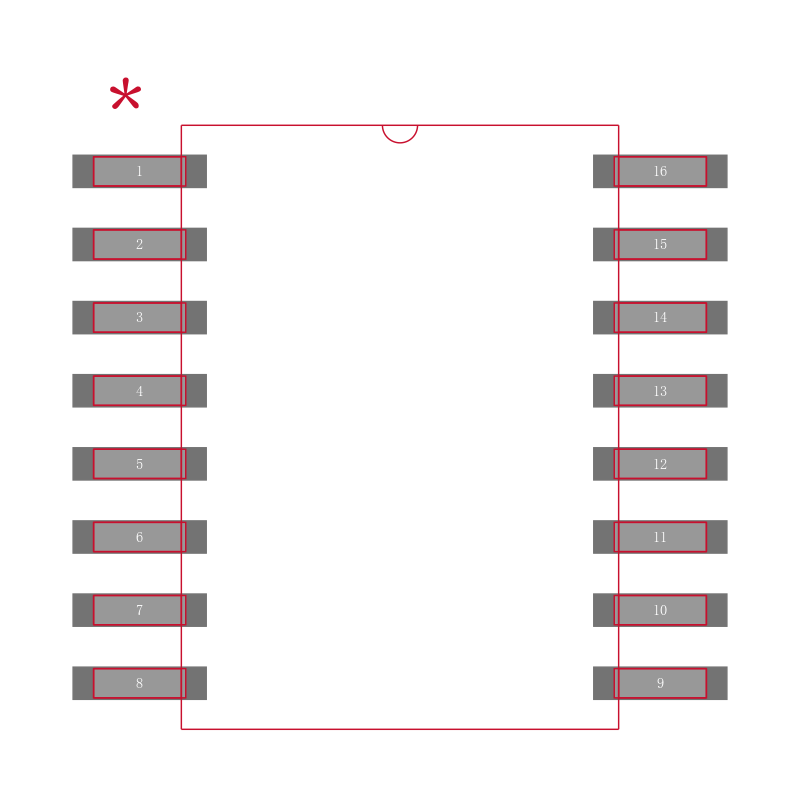

UC1846MDWREP封装焊盘图

UC1846MDWREP封装焊盘图

在线购买UC1846MDWREP
型号 制造商 描述 购买
UC1846MDWREP TI 德州仪器 电流模式PWM控制器 CURRENT-MODE PWM CONTROLLER 搜索库存
