UPM1C681MHD6
数据手册.pdfNichicon(尼吉康)
被动器件
UPM1C681MHD6中文资料参数规格
技术参数
额定电压DC 16 V
电容 680 µF
等效串联电阻ESR 0.07 Ω
容差 ±20 %
产品系列 UPM
纹波电流 815 mA
额定电压 16 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 15 mm
直径 Φ12.5mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
最小包装 1200
寿命（小时） 5000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPM1C681MHD6引脚图与封装图

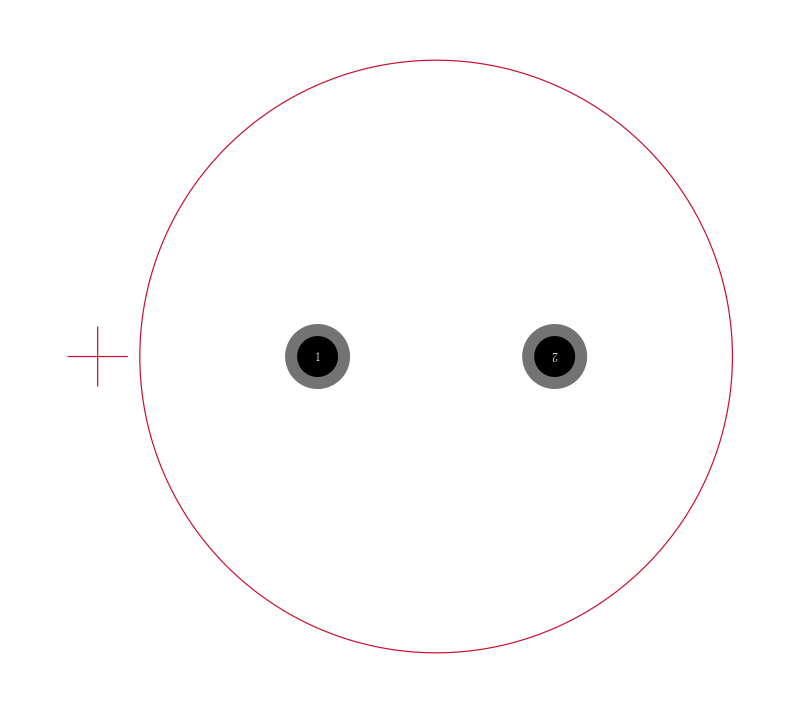

UPM1C681MHD6引脚图

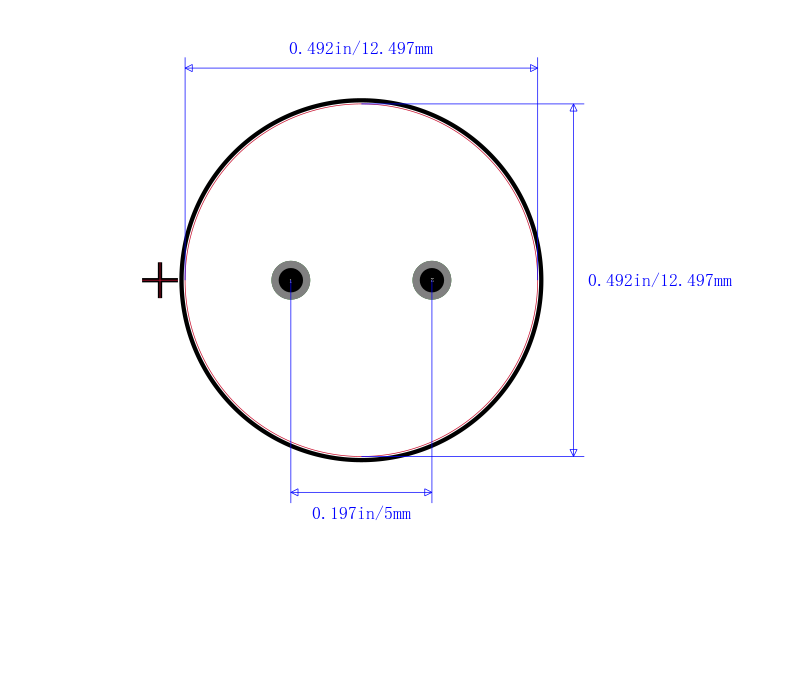

UPM1C681MHD6封装图
UPM1C681MHD6封装焊盘图
在线购买UPM1C681MHD6
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPM1C681MHD6 | Nichicon 尼吉康 | PM 系列 680 uF 16 V 20 % 通孔 径向 铝电解电容 | 搜索库存 |
替代型号UPM1C681MHD6
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPM1C681MHD6 品牌： Nichicon 尼吉康 封装： Radial 680uF 16V 20per | 当前型号 | PM 系列 680 uF 16 V 20 % 通孔 径向 铝电解电容 | 当前型号 |
| 型号： UPM1C681MHD6TO 品牌： 尼吉康 封装： Radial | 类似代替 | Cap Aluminum Lytic 680uF 16V 20% 12.5 X 15mm Radial 5mm 815mA 5000H 105 | UPM1C681MHD6和UPM1C681MHD6TO的区别 |
| 型号： SXE16VB681M12X15LL 品牌： 贵弥功 封装： 680uF 16V ±20% | 功能相似 | 680uF ±20% 16V 970mA Φ12.5mm | UPM1C681MHD6和SXE16VB681M12X15LL的区别 |
| 型号： ECA1CFQ681 品牌： 松下 封装： | 功能相似 | CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 16V, 680uF, THROUGH HOLE MOUNT, RADIAL LEADED | UPM1C681MHD6和ECA1CFQ681的区别 |
