UCC2580D-3G4

TI(德州仪器) 主动器件

单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM

正激转换器稳压器正或负输出升压/降压 - DC DC 切换控制器 IC 16-SOIC

得捷:
IC REG CTRLR FWRD CONV 16SOIC

立创商城:
升降压型 8.5V~16V 400kHz

艾睿:
Voltage Mode PWM Controller 1A/300mA 16-Pin SOIC Tube

Chip1Stop:
Voltage Mode PWM Controller 1A/300mA 16-Pin SOIC Tube

Verical:
Voltage Mode PWM Controller 1A/300mA 16-Pin SOIC Tube

德州仪器TI:
16V active clamp current mode PWM controller with N-channel clamp FET and 16V turn-on, -40°C to 85°C

UCC2580D-3G4中文资料参数规格

技术参数

频率 1.00 MHz

输出接口数 2

输出电压 400 mV

输出电流 100 mA

上升时间 40 ns

开关频率 430 kHz

占空比 69 %

最大占空比 69 %

下降时间 20 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 5.3V ~ 8V

封装参数

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UCC2580D-3G4引脚图与封装图

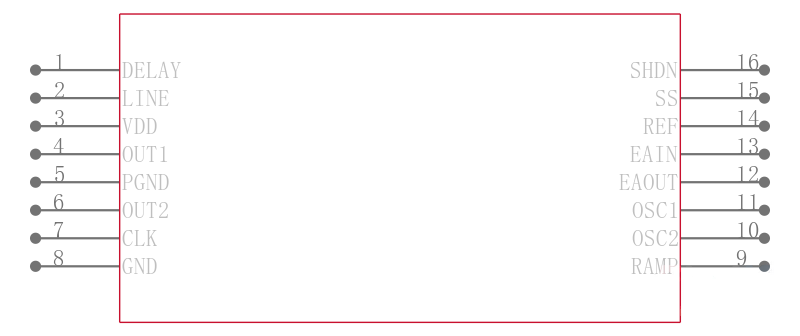

UCC2580D-3G4引脚图

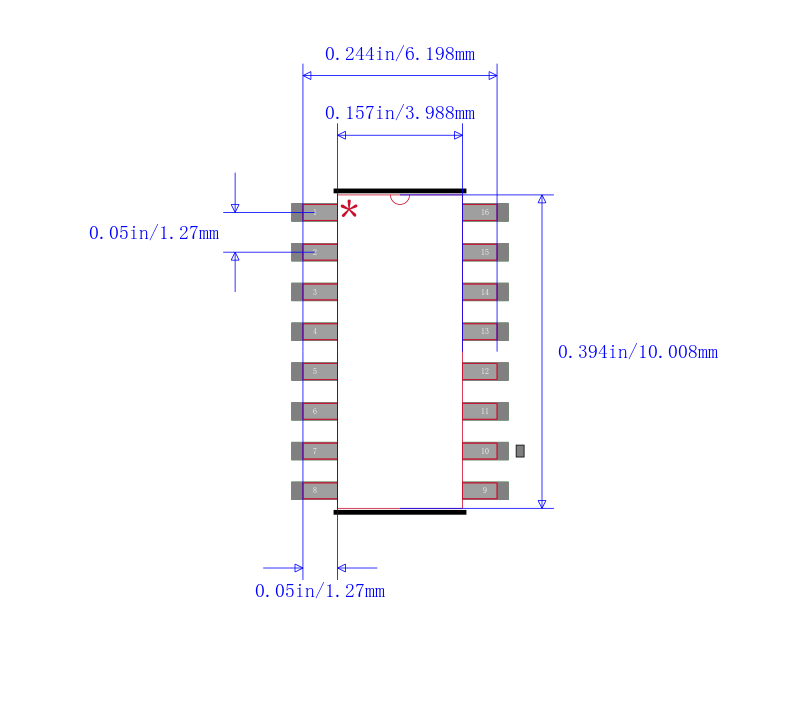

UCC2580D-3G4封装图

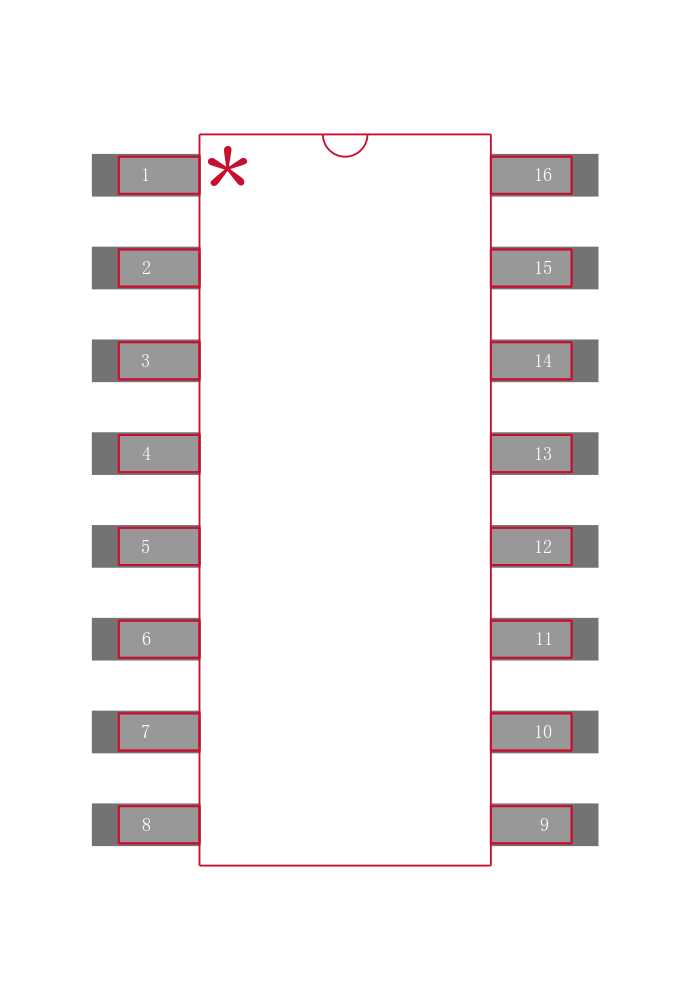

UCC2580D-3G4封装焊盘图

在线购买UCC2580D-3G4

型号	制造商	描述	购买
UCC2580D-3G4	TI 德州仪器	单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM	搜索库存

替代型号UCC2580D-3G4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： UCC2580D-3G4 品牌： TI 德州仪器封装： 16-SOIC 400mV 100mA 16Pin	当前型号	单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM	当前型号
型号： UCC3580D-3 品牌：德州仪器封装： 16SOIC 400mV 100mA 16Pin	类似代替	PWM 控制器，300kHz 至 400kHz，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments	UCC2580D-3G4和UCC3580D-3的区别
型号： UCC2580D-3 品牌：德州仪器封装： SOIC 400mV 100mA 16Pin	类似代替	PWM 控制器，300kHz 至 400kHz，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments	UCC2580D-3G4和UCC2580D-3的区别
型号： UCC3580N-4 品牌：德州仪器封装： 16-DIP 400mV 100mA 16Pin	类似代替	单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM	UCC2580D-3G4和UCC3580N-4的区别
