UC3903NG4
TI(德州仪器)
主动器件
UC3903NG4中文资料参数规格
技术参数
电源电压DC 8.00V min
供电电流 10.0 mA
耗散功率 1000 mW
静态电流 7.00 mA
阈值电压 Adjustable
复位电压Min Adjustable
复位电压Max Adjustable
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压Max 40 V
电源电压Min 8 V
封装参数
安装方式 Through Hole
引脚数 18
封装 PDIP-18
外形尺寸
长度 22.48 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-18
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UC3903NG4引脚图与封装图

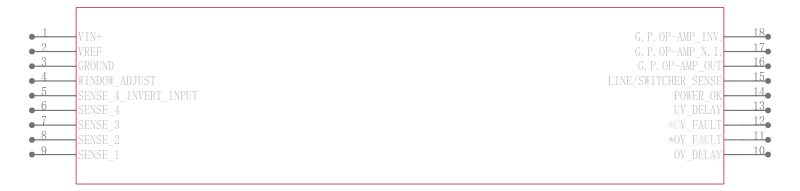

UC3903NG4引脚图

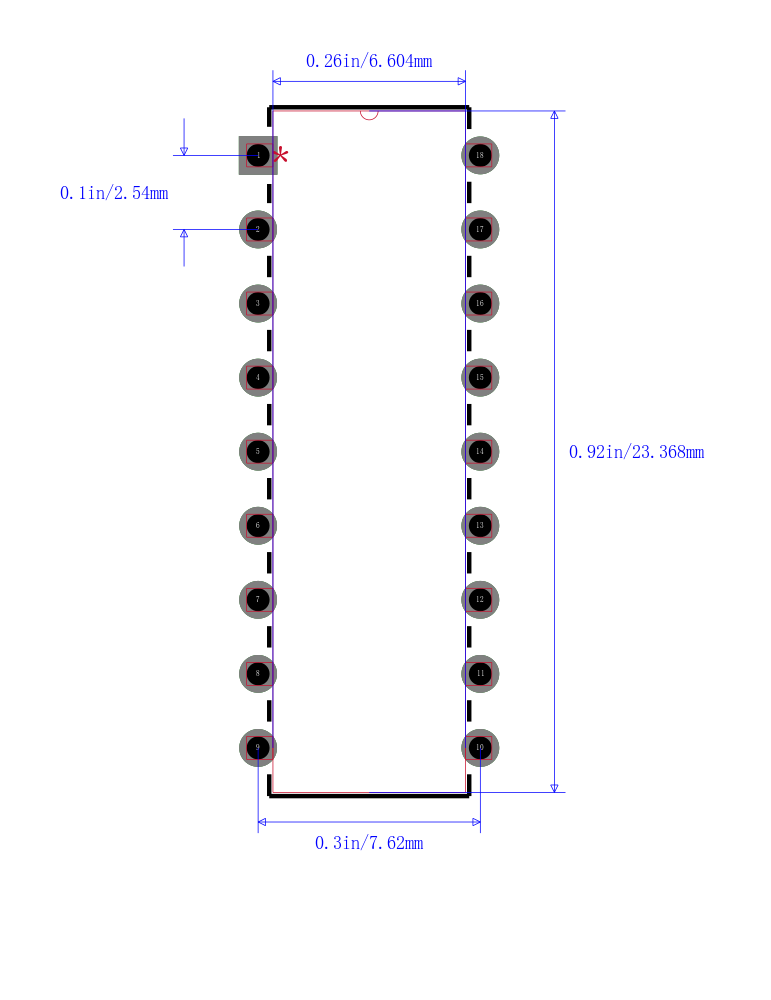

UC3903NG4封装图
UC3903NG4封装焊盘图
替代型号UC3903NG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UC3903NG4 品牌： TI 德州仪器 封装： PDIP 2.5V 8V 18Pin | 当前型号 | 四路电源和线路监视器 Quad Supply and Line Monitor | 当前型号 |
| 型号： UC3903J 品牌： 德州仪器 封装： 18-CDIP | 完全替代 | 四路电源和线路监视器 Quad Supply and Line Monitor | UC3903NG4和UC3903J的区别 |
| 型号： UC3903N 品牌： 德州仪器 封装： 18PDIP 2.5V 40V 18Pin | 类似代替 | MPU 监控和重置电路，Texas Instruments，双/多/可调Texas Instruments 微处理器电源电压监控和重置电路，具有双、多和可调阈值级别。### 微处理器电源电压监控和复位电路电源电压监测和监控电路，用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路 | UC3903NG4和UC3903N的区别 |
| 型号： UC2903NG4 品牌： 德州仪器 封装： PDIP 2.5V 8V 18Pin | 类似代替 | 四路电源和线路监视器 Quad Supply and Line Monitor | UC3903NG4和UC2903NG4的区别 |
