UC3525BDWTR

UC3525BDWTR

TI(德州仪器) 主动器件

调节脉冲宽度调制器 Regulating Pulse Width Modulators

降压，升压，反激，正激转换器，全桥，半桥，推挽 稳压器 正 输出 升压，降压，升压/降压 - DC DC 切换控制器 IC 16-SOIC


得捷:
IC REG CTRLR MULT TOP 16SOIC


立创商城:
降压型 升降压型 升压型 8V~35V 400kHz


德州仪器TI:
Enhanced 35V, Dual 0.4A 400KHz PWM controller with Low output when off, 0C to 70C


贸泽:
Switching Controllers Regulating Pulse Width Modulator


艾睿:
Voltage Mode PWM Controller 400mA 16-Pin SOIC T/R


安富利:
Voltage Mode PWM Controller 400mA 16-Pin SOIC T/R


Chip1Stop:
Voltage Mode PWM Controller 400mA 16-Pin SOIC T/R


Verical:
Voltage Mode PWM Controller 400mA 400kHz 16-Pin SOIC T/R


UC3525BDWTR中文资料参数规格
技术参数

频率 450 kHz

电源电压DC 8.00V min

输出接口数 2

输入电压DC 35.0 V

输出电压 18.0 V

输出电流 400 mA

耗散功率 1000 mW

调节输出数 2

上升时间 100 ns

开关频率 400 kHz

拓扑结构 Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

占空比 49 %

最大占空比 49 %

下降时间 50 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1000 mW

电源电压 8V ~ 35V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.28 mm

高度 2.35 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UC3525BDWTR引脚图与封装图

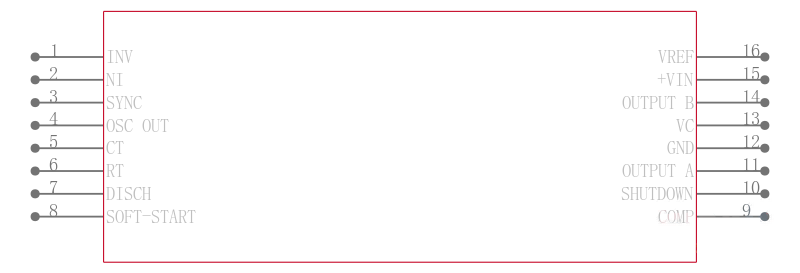

UC3525BDWTR引脚图

UC3525BDWTR引脚图

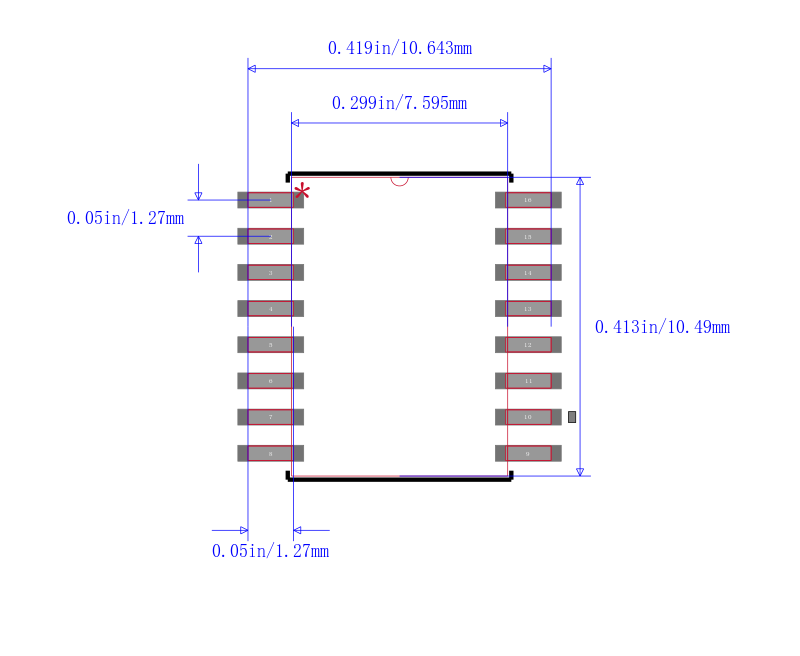

UC3525BDWTR封装图

UC3525BDWTR封装图

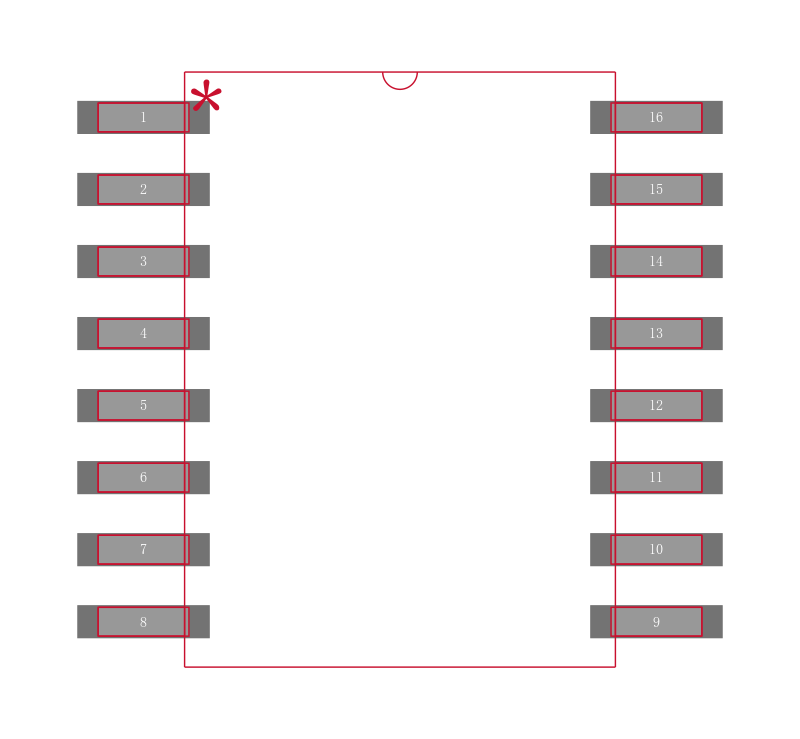

UC3525BDWTR封装焊盘图

UC3525BDWTR封装焊盘图
