UCC381DPTR-5G4

TI(德州仪器) 主动器件

具有 0°C 至 70°C 工作温度范围的和反向电流保护功能的 1A、低压降稳压器 8-SOIC 0 to 70

PMIC - 稳压器 - 线性正固定 1 输出 1A 8-SOIC

得捷:
IC REG LINEAR 5V 1A 8SOIC

艾睿:
LDO Regulator Pos 5V 1A 8-Pin SOIC T/R

安富利:
LDO Regulator Pos 5V 1A 8-Pin SOIC T/R

德州仪器TI:
1-A, low-dropout voltage regulator with reverse current protection from 0°C to 70°C

UCC381DPTR-5G4中文资料参数规格

技术参数

输出接口数 1

输出电压 5 V

输出电流 1 A

静态电流 0.4 mA

输出电容类型 Ceramic

跌落电压 0.5V @1A,0.1V @200mA

调节输出数 1

输入电压Max 9 V

输入电压Min 5.6 V

输出电流Max 1 A

工作温度Max 70 ℃

工作温度Min 0 ℃

精度 ±2.5 %

输入电压 ≤9 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UCC381DPTR-5G4引脚图与封装图

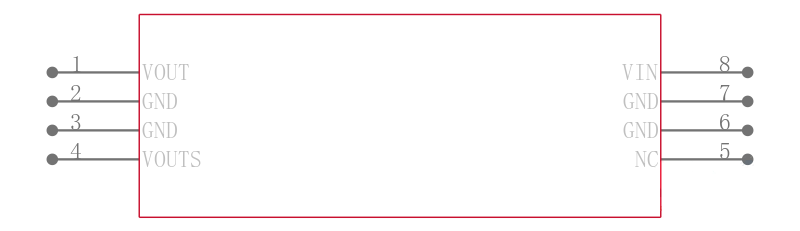

UCC381DPTR-5G4引脚图

UCC381DPTR-5G4封装图

UCC381DPTR-5G4封装焊盘图
