UCC27221PWPG4

TI(德州仪器) 主动器件

Driver 3.3A 2Out Hi/Lo Side Inv/Non-Inv 14Pin HTSSOP EP Tube

半桥栅极驱动器 IC 反相 14-HTSSOP

得捷:
IC GATE DRVR HALF-BRIDG 14HTSSOP

艾睿:
Driver 3.3A 2-OUT Hi/Lo Side Inv/Non-Inv 14-Pin HTSSOP EP Tube

UCC27221PWPG4中文资料参数规格

技术参数

上升/下降时间 17 ns

输出接口数 2

下降时间Max 35 ns

上升时间Max 25 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 3000 mW

电源电压 3.7V ~ 20V

电源电压Min 8.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 HTSSOP-14

外形尺寸

封装 HTSSOP-14

物理参数

工作温度 -55℃ ~ 115℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UCC27221PWPG4引脚图与封装图

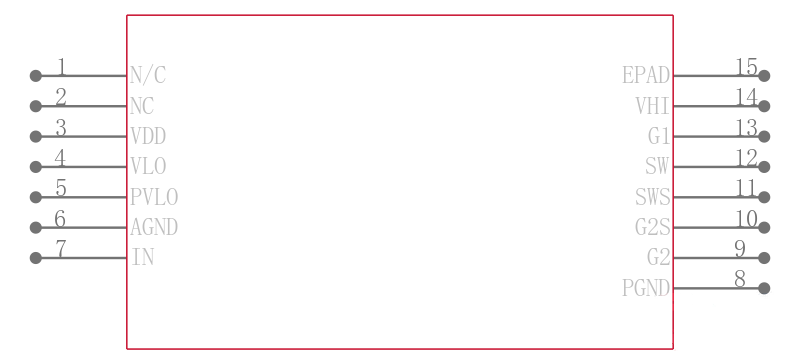

UCC27221PWPG4引脚图

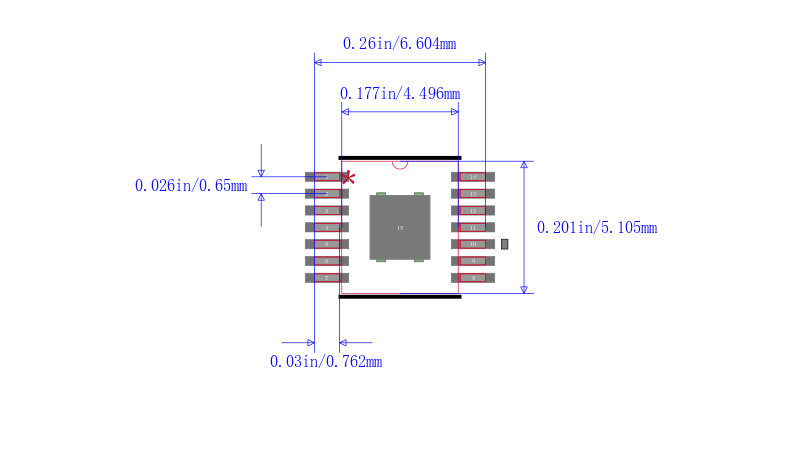

UCC27221PWPG4封装图

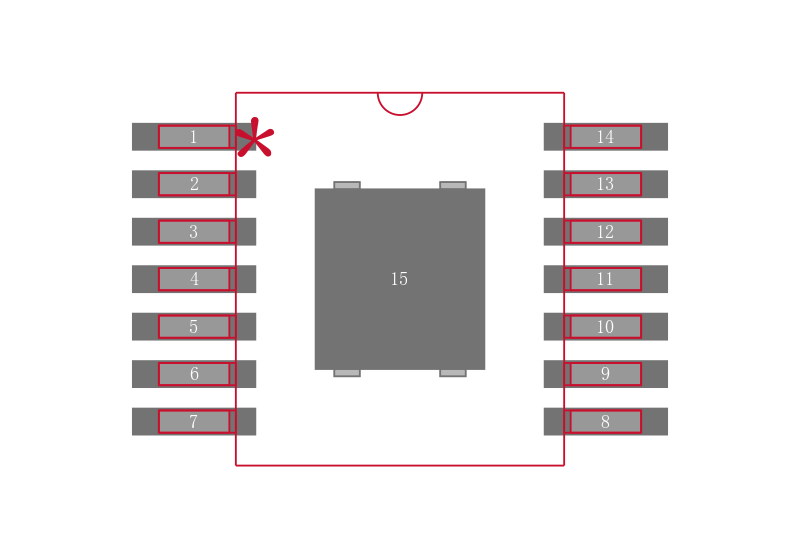

UCC27221PWPG4封装焊盘图
