UCC2807DTR-2

UCC2807DTR-2

TI(德州仪器) 主动器件

可编程最大占空比的PWM控制器 Programmable Maximum Duty Cycle PWM Controller

Converter Offline Boost, Flyback, Forward Topology 1MHz 8-SOIC


得捷:
IC OFFLINE SWITCH MULT TOP 8SOIC


贸泽:
开关控制器 Programmable Maximum Duty Cycle


艾睿:
Current Mode PWM Controller 1A 1000kHz 8-Pin SOIC T/R


安富利:
Current Mode PWM Controller 1A 8-Pin SOIC T/R


Chip1Stop:
Current Mode PWM Controller 1A 8-Pin SOIC T/R


Verical:
Current Mode PWM Controller 1A 8-Pin SOIC T/R


Win Source:
Programmable Maximum Duty Cycle PWM Controller


UCC2807DTR-2中文资料参数规格
技术参数

频率 1.00 MHz

输出接口数 1

输出电压 400 mV

输出电流 1 A

供电电流 2.1 mA

耗散功率 0.65 W

调节输出数 1

上升时间 20 ns

开关频率 1000 kHz

拓扑结构 Boost, Flyback, Forward

占空比 81 %

最大占空比 81 %

下降时间 20 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 650 mW

电源电压 9V ~ 10V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

UCC2807DTR-2引脚图与封装图

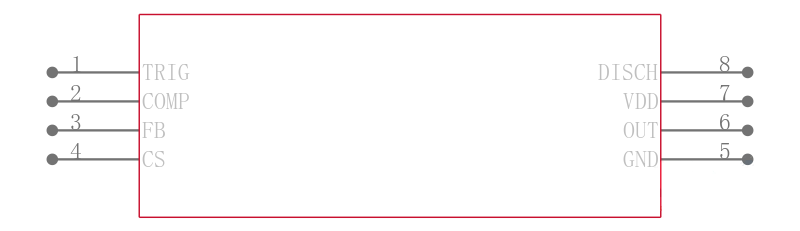

UCC2807DTR-2引脚图

UCC2807DTR-2引脚图

UCC2807DTR-2封装图

UCC2807DTR-2封装图

UCC2807DTR-2封装焊盘图

UCC2807DTR-2封装焊盘图

在线购买UCC2807DTR-2
型号 制造商 描述 购买
UCC2807DTR-2 TI 德州仪器 可编程最大占空比的PWM控制器 Programmable Maximum Duty Cycle PWM Controller 搜索库存
替代型号UCC2807DTR-2
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UCC2807DTR-2

品牌: TI 德州仪器

封装: 8SOIC 400mV 8Pin

当前型号

可编程最大占空比的PWM控制器 Programmable Maximum Duty Cycle PWM Controller

当前型号

型号: UCC2807D-2

品牌: 德州仪器

封装: 8SOIC 400mV 8Pin

类似代替

可编程最大占空比的PWM控制器 Programmable Maximum Duty Cycle PWM Controller

UCC2807DTR-2和UCC2807D-2的区别

型号: UCC3807D-1

品牌: 德州仪器

封装: SOIC-8 400mV 100mA 8Pin

类似代替

可编程最大占空比的PWM控制器 Programmable Maximum Duty Cycle PWM Controller

UCC2807DTR-2和UCC3807D-1的区别

型号: UCC3807D-3

品牌: 德州仪器

封装: SOIC-8 400mV 100mA 8Pin

类似代替

可编程最大占空比的PWM控制器 Programmable Maximum Duty Cycle PWM Controller

UCC2807DTR-2和UCC3807D-3的区别
