UPW1A103MHD

UPW1A103MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


立创商城:
10000uF ±20% 10V


得捷:
CAP ALUM 10000UF 20% 10V RADIAL


欧时:
Nichicon 铝电解电容器 PW 系列 10V dc 10000μF 通孔 UPW1A103MHD, ±20%容差, 最高+105°C


艾睿:
Cap Aluminum Lytic 10000uF 10V 20% 18 X 35.5mm Radial 7.5mm 3680mA 8000h 105°C Automotive Bulk


Allied Electronics:
10000uF 10V dc Aluminium Electrolytic Capacitor, PW Series 8000h 18Dia.x35.5mm


安富利:
Cap Aluminum 10000uF 10V 20% 18 X 35.5mm Radial 7.5mm 3680mA 8000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 10000uF; 10VDC; ±20%


Verical:
Cap Aluminum Lytic 10000uF 10V 20% 18 X 35.5mm Radial 7.5mm 3680mA 8000h 105C Automotive Bulk


UPW1A103MHD中文资料参数规格
技术参数

额定电压DC 10.0 V

工作电压 10 VDC

电容 10000 µF

等效串联电阻ESR 30.0 mΩ

容差 ±20 %

产品系列 UPW

纹波电流 3680 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 35.5 mm

高度 35.5 mm

直径 18.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 250

寿命（小时） 8000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPW1A103MHD引脚图与封装图

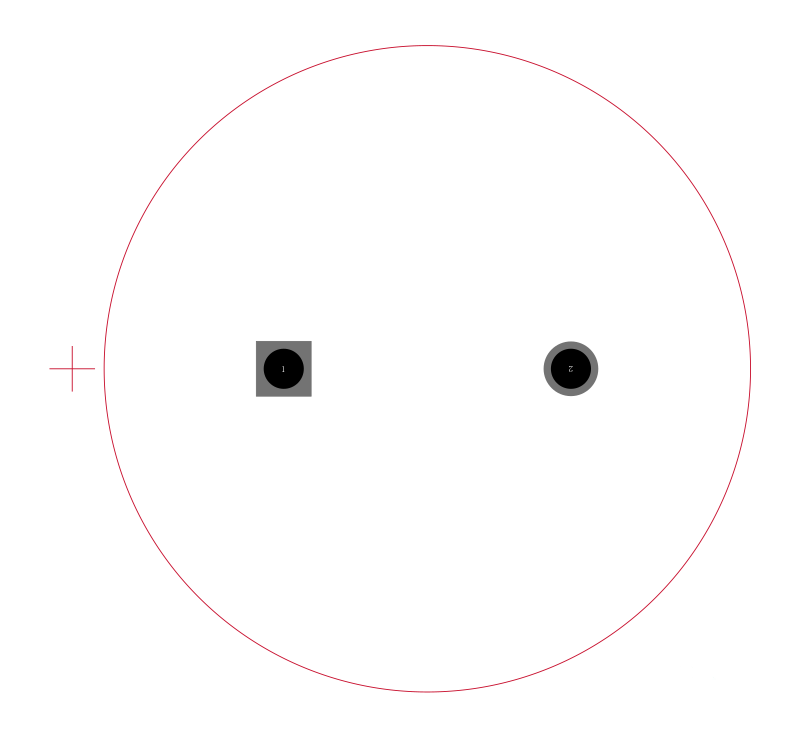

UPW1A103MHD引脚图

UPW1A103MHD引脚图

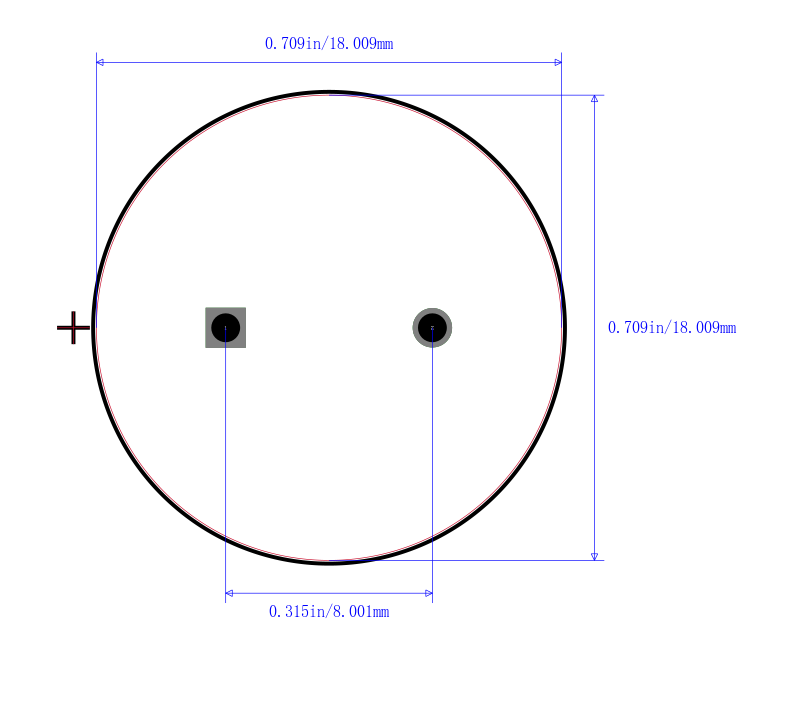

UPW1A103MHD封装图

UPW1A103MHD封装图

UPW1A103MHD封装焊盘图

UPW1A103MHD封装焊盘图
