UC2825DWTR

UC2825DWTR

TI(德州仪器) 主动器件

高速PWM控制器 High Speed PWM Controller

升压，反激，正激转换器，全桥，半桥，推挽 稳压器 正 输出 升压，升压/降压 - DC DC 切换控制器 IC 16-SOIC


得捷:
IC REG CTRLR MULT TOP 16SOIC


立创商城:
UC2825DWTR


艾睿:
Current Mode PWM Controller 1.5A 1000kHz 16-Pin SOIC T/R


安富利:
Current Mode PWM Controller 1.5A 16-Pin SOIC T/R


Chip1Stop:
Current Mode PWM Controller 1.5A 16-Pin SOIC T/R


Verical:
Current Mode PWM Controller 1.5A 1000kHz 16-Pin SOIC T/R


Win Source:
Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 16-SOIC


德州仪器TI:
Enhanced 30V, 1.5A double ended 1MHz PWM controller with 9.2V/8.4V UVLO, 80% duty cycle, -40C to 85C


UC2825DWTR中文资料参数规格
技术参数

频率 1.00 MHz

电源电压DC 10.0V min

输出接口数 2

输出电压 13.0 V

输出电流 1500 mA

供电电流 33 mA

耗散功率 1 W

调节输出数 2

上升时间 30 ns

开关频率 340kHz ~ 460kHz

拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

占空比 80 %

最大占空比 80 %

下降时间 30 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

UC2825DWTR引脚图与封装图

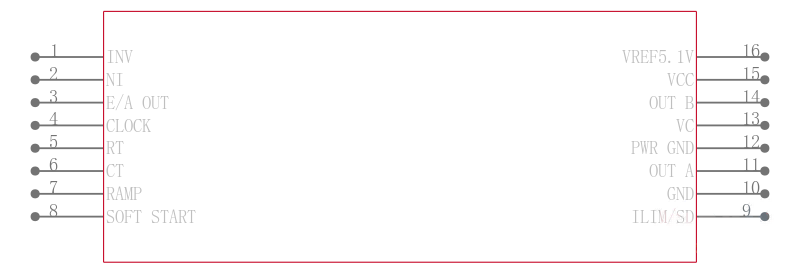

UC2825DWTR引脚图

UC2825DWTR引脚图

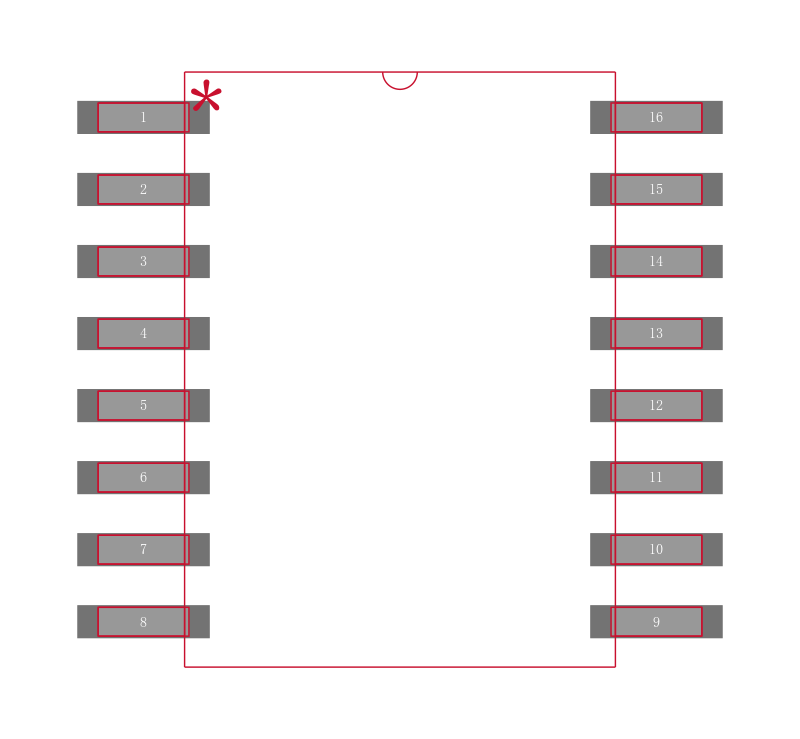

UC2825DWTR封装图

UC2825DWTR封装图

UC2825DWTR封装焊盘图

UC2825DWTR封装焊盘图

在线购买UC2825DWTR
型号 制造商 描述 购买
UC2825DWTR TI 德州仪器 高速PWM控制器 High Speed PWM Controller 搜索库存
替代型号UC2825DWTR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UC2825DWTR

品牌： TI 德州仪器

封装： 16SOIC 13V 200mA 16Pin

当前型号

高速PWM控制器 High Speed PWM Controller

当前型号

型号： UC2825DW

品牌： 德州仪器

封装： SOIC 13V 1.5A 16Pin

类似代替

TEXAS INSTRUMENTS  UC2825DW  脉宽调制PWM控制器

UC2825DWTR和UC2825DW的区别

型号： UC3825DW

品牌： 德州仪器

封装： SOIC 13V 1.5A 16Pin

类似代替

TEXAS INSTRUMENTS  UC3825DW  芯片, PWM控制器

UC2825DWTR和UC3825DW的区别

型号： UC3825DWG4

品牌： 德州仪器

封装： SOIC 3V 200mA 16Pin

类似代替

TEXAS INSTRUMENTS  UC3825DWG4  控制器, PWM, 30V-10V电源, 1 MHz, 3V/200mA输出, SOIC-16

UC2825DWTR和UC3825DWG4的区别
