UCC2813D-5G4

UCC2813D-5G4

TI(德州仪器) 主动器件

具有 4.1V/3.6V UVLO 和 50% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM 8-SOIC -40 to 85

Boost, Flyback, Forward Converter Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 8-SOIC


得捷:
IC REG CTRLR MULT TOPOLOGY 8SOIC


艾睿:
Current Mode PWM Controller 1A 8-Pin SOIC Tube


Chip1Stop:
Current Mode PWM Controller 1A 8-Pin SOIC Tube


Verical:
Current Mode PWM Controller 1A 8-Pin SOIC Tube


德州仪器TI:
Economy low power BICMOS 1MHz current mode PWM with 4.1V/3.6V UVLO and 50% duty cycle, -40C to 85C


UCC2813D-5G4中文资料参数规格
技术参数

频率 1.00 MHz

电源电压DC 0.00Vmin, 10.0Vmax

输出接口数 1

输出电压 5.00 V

输出电流 1 A

供电电流 1.2 mA

耗散功率 0.65 W

调节输出数 1

上升时间 41 ns

开关频率 1000 kHz

拓扑结构 Boost, Flyback, Forward

占空比 50 %

最大占空比 50 %

下降时间 44 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 650 mW

封装参数

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

UCC2813D-5G4引脚图与封装图

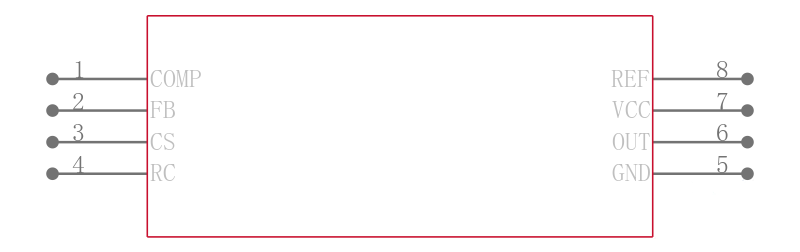

UCC2813D-5G4引脚图

UCC2813D-5G4引脚图

UCC2813D-5G4封装图

UCC2813D-5G4封装图

UCC2813D-5G4封装焊盘图

UCC2813D-5G4封装焊盘图

在线购买UCC2813D-5G4
型号 制造商 描述 购买
UCC2813D-5G4 TI 德州仪器 具有 4.1V/3.6V UVLO 和 50% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM 8-SOIC -40 to 85 搜索库存
替代型号UCC2813D-5G4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UCC2813D-5G4

品牌： TI 德州仪器

封装： 8-SOIC 5V 200mA 8Pin

当前型号

具有 4.1V/3.6V UVLO 和 50% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM 8-SOIC -40 to 85

当前型号

型号： UCC2813D-2

品牌： 德州仪器

封装：

类似代替

UCC28/UCC38 系列，Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器，Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率

UCC2813D-5G4和UCC2813D-2的区别

型号： UCC3813D-1

品牌： 德州仪器

封装： SOIC 5.08V 200mA 8Pin

类似代替

PWM 控制器 1MHz，UCC38xx 系列，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments

UCC2813D-5G4和UCC3813D-1的区别

型号： UCC2813DTR-3

品牌： 德州仪器

封装： 8SOIC 1V 200mA 8Pin

类似代替

低功耗经济型BiCMOS电流模式PWM Low Power Economy BiCMOS Current Mode PWM

UCC2813D-5G4和UCC2813DTR-3的区别
