UC2524ADW

UC2524ADW

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  UC2524ADW  控制器, PWM, 40V-8V电源, 450 kHz, 60V/200mA输出, SOIC-16

PWM 控制器,500kHz,Texas Instruments

Texas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。

### PWM Pulse Width Modulation Controllers, Texas Instruments


得捷:
IC REG CTRLR MULT TOP 16SOIC


立创商城:
UC2524ADW


德州仪器TI:
Advanced 40 VCC, double ended 300KHz voltage mode PWM controller with 45% duty cycle, -25C to 85C


欧时:
PWM 控制器,500kHz,Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments


e络盟:
控制器, PWM, 40V-8V电源, 450 kHz, 60V/200mA输出, SOIC-16


艾睿:
Voltage Mode PWM Controller 60V 200mA 500kHz 16-Pin SOIC Tube


安富利:
Voltage Mode PWM Controller 60V 200mA 16-Pin SOIC Tube


Chip1Stop:
Voltage Mode PWM Controller 60V 200mA 500kHz 16-Pin SOIC Tube


Verical:
Voltage Mode PWM Controller 60V 200mA 500kHz 16-Pin SOIC Tube


Newark:
PWM CONTROLLER, 450KHZ, 8V-40V, SOIC-16


罗切斯特:
Voltage Mode PWM Controller 60V 200mA 16-Pin SOIC Tube


DeviceMart:
IC REG CTRLR BST FLYBK VM 16SOIC


UC2524ADW中文资料参数规格
技术参数

频率 450 kHz

电源电压DC 8.00V min

输出接口数 2

输入电压DC 40.0 V

输出电压 60 V

输出电流 200 mA

针脚数 16

耗散功率 1000 mW

静态电流 5.00 mA

调节输出数 2

上升时间 120 ns

开关频率 500 kHz

拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

占空比 45 %

最大占空比 45 %

下降时间 25 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 8V ~ 40V

电源电压Max 40 V

电源电压Min 8 V

输入电压 40 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.28 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

UC2524ADW引脚图与封装图

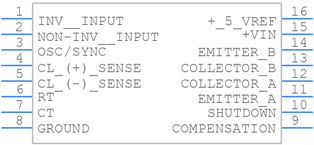

UC2524ADW引脚图

UC2524ADW引脚图

UC2524ADW封装图

UC2524ADW封装图

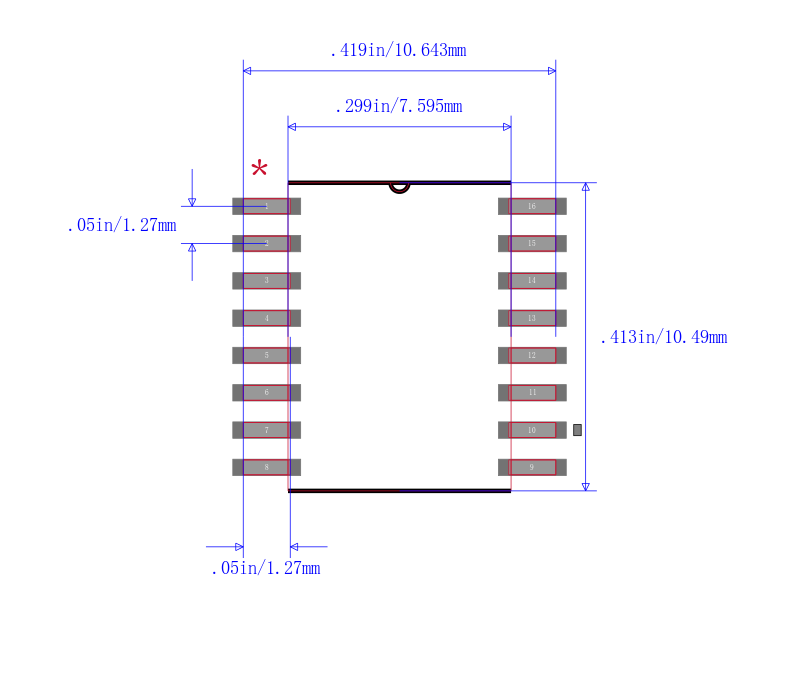

UC2524ADW封装焊盘图

UC2524ADW封装焊盘图

在线购买UC2524ADW
型号 制造商 描述 购买
UC2524ADW TI 德州仪器 TEXAS INSTRUMENTS  UC2524ADW  控制器, PWM, 40V-8V电源, 450 kHz, 60V/200mA输出, SOIC-16 搜索库存
替代型号UC2524ADW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UC2524ADW

品牌: TI 德州仪器

封装: SOIC 80V 100mA 16Pin

当前型号

TEXAS INSTRUMENTS  UC2524ADW  控制器, PWM, 40V-8V电源, 450 kHz, 60V/200mA输出, SOIC-16

当前型号

型号: UC3524ADW

品牌: 德州仪器

封装: SOIC 60V 200mA 16Pin

完全替代

Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节,用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器,Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率

UC2524ADW和UC3524ADW的区别

型号: UC2524ADWTR

品牌: 德州仪器

封装: 16SOIC 80V 200mA 16Pin

完全替代

高级稳压脉宽调制器 Advanced Regulating Pulse Width Modulators

UC2524ADW和UC2524ADWTR的区别

型号: UC3524ADWTR

品牌: 德州仪器

封装: 16SOIC 80V 200mA 16Pin

完全替代

高级稳压脉宽调制器 Advanced Regulating Pulse Width Modulators

UC2524ADW和UC3524ADWTR的区别
