UC3842BD1

UC3842BD1

数据手册.pdf

高性能电流模式PWM控制器 HIGH PERFORMANCE CURRENT MODE PWM CONTROLLER

STMicroelectronics" current controller can modulate different levels of voltage, depending on what your requirements are. This current mode controller supports boost|flyback topology. Its single PWM output produces a current of 1000Max mA. It has a switching frequency of 500 kHz. This device has a maximum of 30 V. This current mode controller has a minimum operating temperature of 0 °C and a maximum of 70 °C. This current mode controller"s maximum duty cycle is 100 %.

UC3842BD1中文资料参数规格
技术参数

频率 500 kHz

输出接口数 1

输出电压 13.5 V

输出电流 1 A

针脚数 8

耗散功率 1250 mW

上升时间 50 ns

开关频率 500 kHz

占空比 100 %

最大占空比 100 %

下降时间 50 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1250 mW

电源电压 11.5V ~ 25V

电源电压Max 30 V

电源电压Min 11 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

UC3842BD1引脚图与封装图
UC3842BD1引脚图

UC3842BD1引脚图

UC3842BD1封装图

UC3842BD1封装图

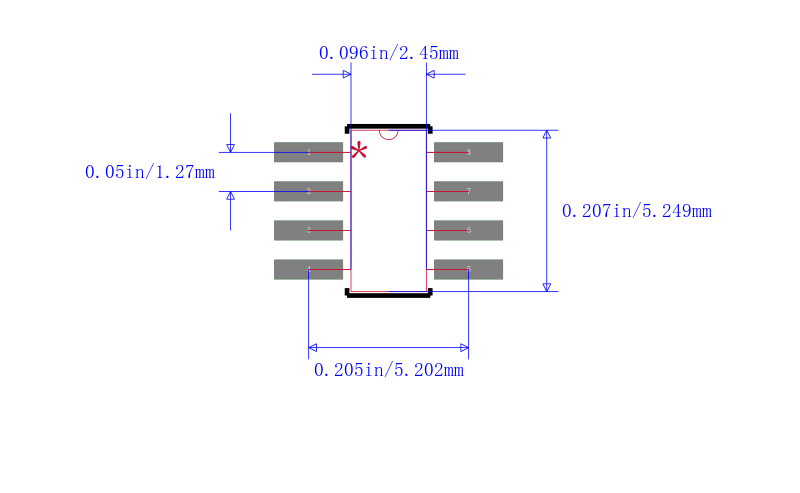

UC3842BD1封装焊盘图

UC3842BD1封装焊盘图

在线购买UC3842BD1
型号 制造商 描述 购买
UC3842BD1 ST Microelectronics 意法半导体 高性能电流模式PWM控制器 HIGH PERFORMANCE CURRENT MODE PWM CONTROLLER 搜索库存
替代型号UC3842BD1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UC3842BD1

品牌： ST Microelectronics 意法半导体

封装：

当前型号

高性能电流模式PWM控制器 HIGH PERFORMANCE CURRENT MODE PWM CONTROLLER

当前型号

型号： UC3842BD1013TR

品牌： 意法半导体

封装： SO 5.1V

类似代替

UC3842B 系列 25 V 500 KHz 高性能 电流模式 PWM 控制器 -SOIC-8

UC3842BD1和UC3842BD1013TR的区别

型号： UC2842BD1013TR

品牌： 意法半导体

封装： SO-8 5.05V

类似代替

高性能电流模式PWM控制器 HIGH PERFORMANCE CURRENT MODE PWM CONTROLLER

UC3842BD1和UC2842BD1013TR的区别

型号： UC2842BD1

品牌： 意法半导体

封装： SOIC 5.05V 200mA 8Pin

类似代替

PWM 控制器，STMicroelectronics脉冲宽度调制器 PWM 控制器可支持隔离和非隔离交流-直流和直流-直流开关模式电源。 它们在单端配置（如回扫、正向或准谐振控制器）和双端配置（非对称半桥，用于开关模式电源 SMPS）基于最常用的拓扑。 PMW 控制器还集成了全面保护，用于增强坚固性和可靠性。### PWM Pulse Width Modulation Controllers, STMicroelectronics

UC3842BD1和UC2842BD1的区别
