UPW1E560MDD

UPW1E560MDD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


立创商城:
56uF ±20%


得捷:
CAP ALUM 56UF 20% 25V RADIAL


欧时:
Nichicon 铝电解电容器 PW 系列 25V dc 56μF 通孔 UPW1E560MDD, ±20%容差, 最高+105°C


贸泽:
Aluminum Electrolytic Capacitors - Leaded 25volts 56uF 5x15 20% 2LS


艾睿:
Cap Aluminum Lytic 56uF 25V 20% 5 X 15mm Radial 2mm 235mA 2000h 105°C Automotive Bulk


Allied Electronics:
56uF 25 V dc Aluminium Electrolytic Capacitor, PW Series 2000h 5 Dia. x 15mm


安富利:
Cap Aluminum 56uF 25V 20% 5 X 15mm Radial 2mm 235mA 2000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 56uF 25V 20% 5 X 15mm Radial 2mm 235mA 2000h 105℃ Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 56uF; 25VDC; Ø5x15mm


Verical:
Cap Aluminum Lytic 56uF 25V 20% 5 X 15mm Radial 2mm 235mA 2000h 105C Automotive Bulk


UPW1E560MDD中文资料参数规格
技术参数

额定电压DC 25 V

工作电压 25 VDC

电容 56 µF

等效串联电阻ESR 1.00 Ω

容差 ±20 %

产品系列 UPW

纹波电流 235 mA

纹波电流高频 70.5mA @120Hz

纹波电流低频 235mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 15 mm

高度 15 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 6000

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPW1E560MDD引脚图与封装图
UPW1E560MDD引脚图

UPW1E560MDD引脚图

UPW1E560MDD封装图

UPW1E560MDD封装图

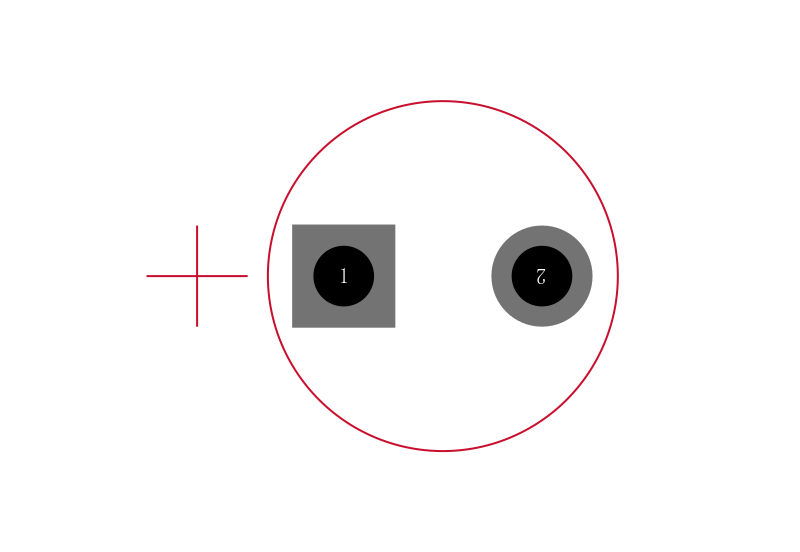

UPW1E560MDD封装焊盘图

UPW1E560MDD封装焊盘图

在线购买UPW1E560MDD
型号 制造商 描述 购买
UPW1E560MDD Nichicon 尼吉康 PW 系列径向 6.3 到 35V ### 径向 105°C 搜索库存
替代型号UPW1E560MDD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1E560MDD

品牌： Nichicon 尼吉康

封装： Radial 56uF 25V 20per

当前型号

PW 系列径向 6.3 到 35V### 径向 105°C

当前型号

型号： UPW1E560MDD1TA

品牌： 尼吉康

封装：

类似代替

Cap Alum 56uF 20% 25V Radial

UPW1E560MDD和UPW1E560MDD1TA的区别

型号： UPW1E560MDD1TD

品牌： 尼吉康

封装： 56F 25V 20per

功能相似

NICHICON  UPW1E560MDD1TD  铝电解电容, 56uF, 25V, 径向引线

UPW1E560MDD和UPW1E560MDD1TD的区别

型号： EEUFC1E560

品牌： 松下

封装： 56µF ±20% 25V

功能相似

FC 系列 1uF - 100uFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UPW1E560MDD和EEUFC1E560的区别
