频率 500 kHz
电源电压DC 10.0V min
输出接口数 1
输出电压 600 mV
输出电流 150 mA
供电电流 3 mA
调节输出数 1
上升时间 50 ns
占空比 100 %
最大占空比 100 %
下降时间 20 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 8.9V ~ 14V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
高度 1.5 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 次级侧控制器
RoHS标准 RoHS Compliant
含铅标准 Lead Free

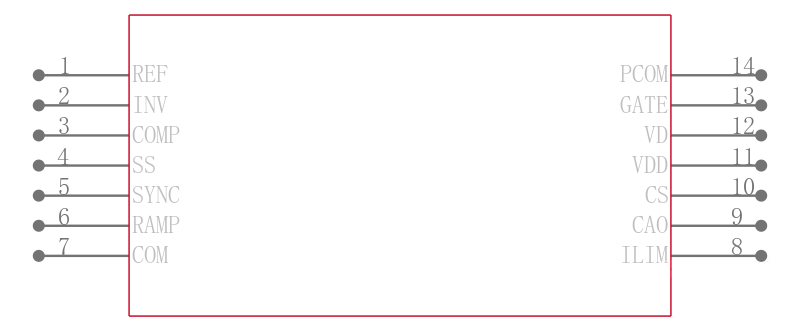

UCC2583D引脚图

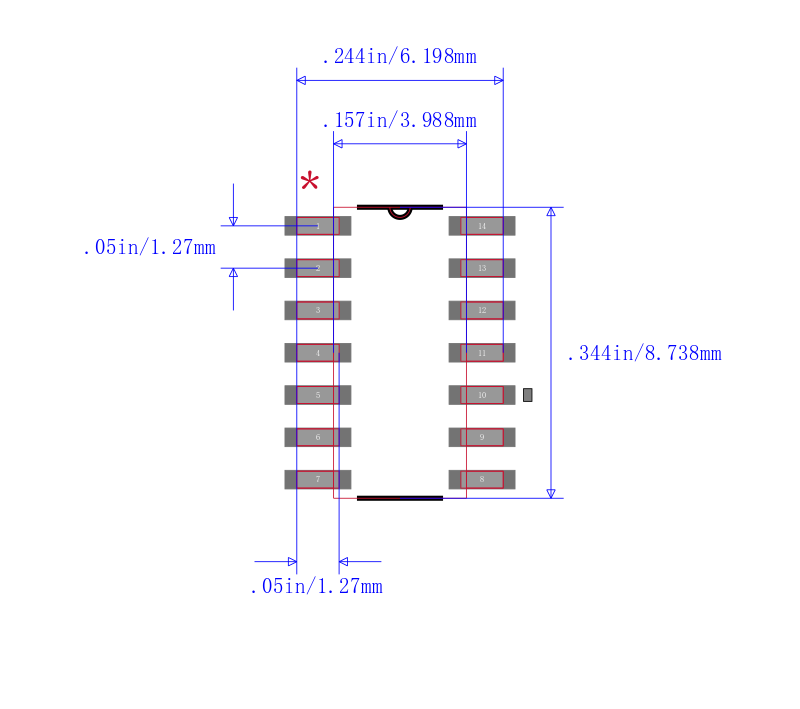

UCC2583D封装图

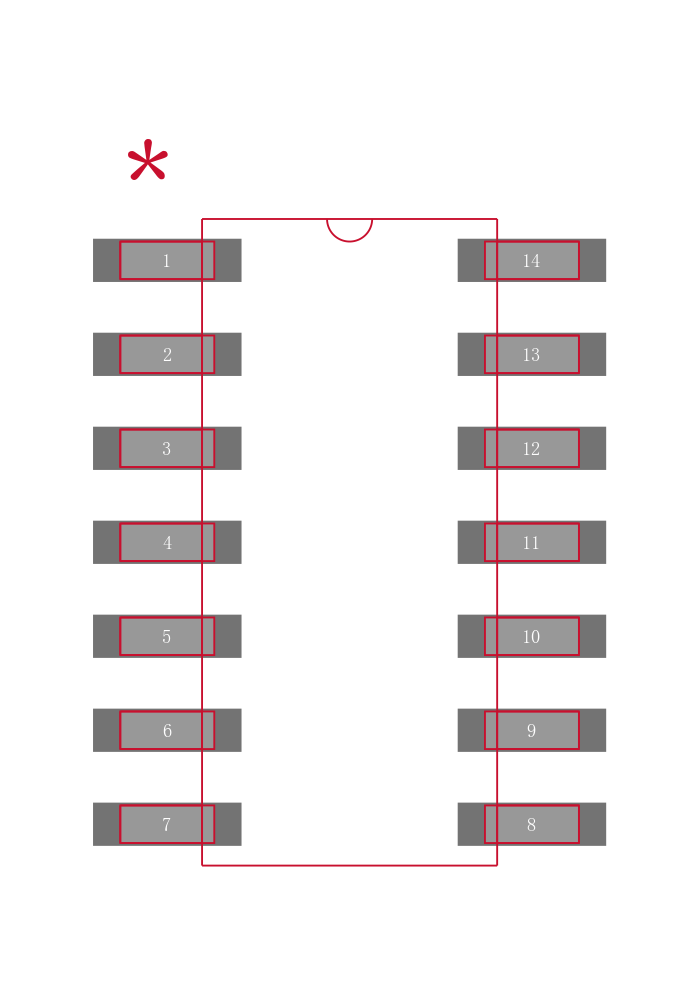

UCC2583D封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC2583D | TI 德州仪器 | 开关模式二次侧后稳压器 Switch Mode Secondary Side Post Regulator | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC2583D 品牌： TI 德州仪器 封装： SOIC 600mV 14Pin | 当前型号 | 开关模式二次侧后稳压器 Switch Mode Secondary Side Post Regulator | 当前型号 |
| 型号： UCC3583D 品牌： 德州仪器 封装： SOIC 600mV 14Pin | 完全替代 | PWM 控制器，500kHz，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments | UCC2583D和UCC3583D的区别 |
| 型号： UCC2583N 品牌： 德州仪器 封装： DIP 600mV 14Pin | 完全替代 | 开关模式二次侧后稳压器 Switch Mode Secondary Side Post Regulator | UCC2583D和UCC2583N的区别 |
| 型号： UCC2583DTRG4 品牌： 德州仪器 封装： SOIC 600mV 150mA 14Pin | 完全替代 | 开关模式二次侧后稳压器 Switch Mode Secondary Side Post Regulator | UCC2583D和UCC2583DTRG4的区别 |
