UCC27324DGN

UCC27324DGN

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  UCC27324DGN  双路驱动器, MOSFET, 低压侧, 4V-15V电源, 4A输出, 35ns延迟, MSOP-8

MOSFET & IGBT Drivers, 3A to 5A, Texas Instruments

Texas Instruments 专用栅极驱动器 IC 系列适用于 MOSFET 和 IGBT 应用。 设备可提供适合与 MOSFET 和 IGBT 电源设备兼容的高电流输出,且提供各种配置和封装类型。


欧时:
### MOSFET & IGBT Drivers, 3A to 5A, Texas InstrumentsTexas Instruments 专用栅极驱动器 IC 系列适用于 MOSFET 和 IGBT 应用。 设备可提供适合与 MOSFET 和 IGBT 电源设备兼容的高电流输出,且提供各种配置和封装类型。


得捷:
IC GATE DRVR LOW-SIDE 8MSOP


立创商城:
UCC27324DGN


德州仪器TI:
Non-inverting 4-A/4-A dual-channel low side gate driver


e络盟:
MOSFET驱动器, 2输出, 低压侧, 4V-15V电源, 4A和30 ohm输出, MSOP-8


艾睿:
Driver 4.5A 2-OUT Low Side Non-Inv 8-Pin HVSSOP EP Tube


安富利:
MOSFET DRVR 4.5A 2-OUT Lo Side Non-Inv 8-Pin HTSSOP EP Tube


Chip1Stop:
Driver 4.5A 2-OUT Low Side Non-Inv 8-Pin HVSSOP EP Tube


Verical:
Driver 4.5A 2-OUT Low Side Non-Inv 8-Pin HVSSOP EP Tube


力源芯城:
双路高速低边沿MOSFET驱动器


Win Source:
IC MOSFET DRIVR DUAL HS 4A 8MSOP


UCC27324DGN中文资料参数规格
技术参数

电源电压DC 4.00V min

上升/下降时间 20ns, 15ns

输出接口数 2

输出电压 150 mV

针脚数 8

耗散功率 3 W

上升时间 40 ns

输入电压Max 16 V

输出电压Max 450 mV

输出电流Max 4.5 A

下降时间 40 ns

下降时间Max 40 ns

上升时间Max 40 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 2120 mW

电源电压 4.5V ~ 15V

电源电压Max 15 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 PowerPad-MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 1.02 mm

封装 PowerPad-MSOP-8

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

UCC27324DGN引脚图与封装图

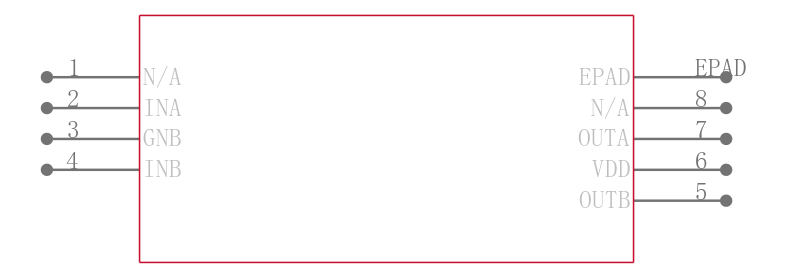

UCC27324DGN引脚图

UCC27324DGN引脚图

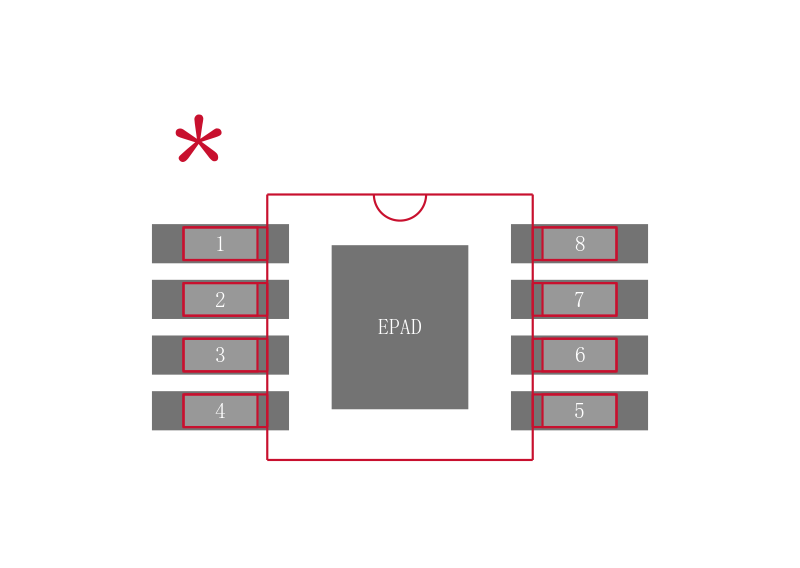

UCC27324DGN封装图

UCC27324DGN封装图

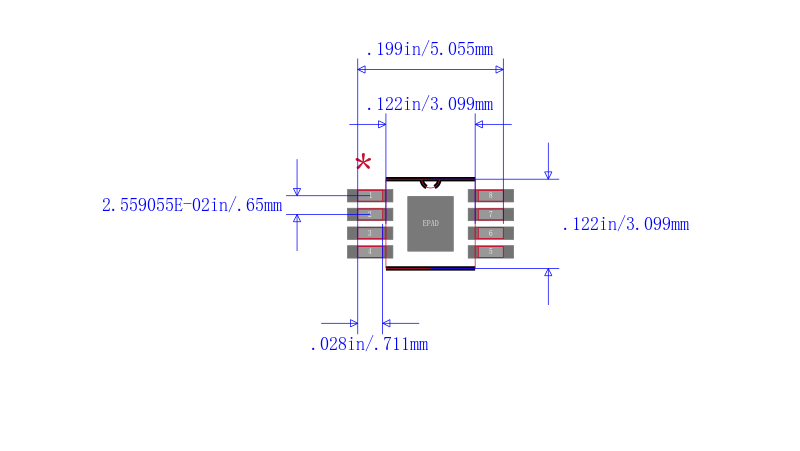

UCC27324DGN封装焊盘图

UCC27324DGN封装焊盘图

在线购买UCC27324DGN
型号 制造商 描述 购买
UCC27324DGN TI 德州仪器 TEXAS INSTRUMENTS  UCC27324DGN  双路驱动器, MOSFET, 低压侧, 4V-15V电源, 4A输出, 35ns延迟, MSOP-8 搜索库存
替代型号UCC27324DGN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UCC27324DGN

品牌: TI 德州仪器

封装: SOIC 4V 8Pin

当前型号

TEXAS INSTRUMENTS  UCC27324DGN  双路驱动器, MOSFET, 低压侧, 4V-15V电源, 4A输出, 35ns延迟, MSOP-8

当前型号

型号: UCC27324DGNR

品牌: 德州仪器

封装: HVSSOP-8 4V 8Pin

类似代替

双4 - A峰值高速低侧功率MOSFET驱动器 Dual 4-A Peak High-Speed Low-Side Power-MOSFET Drivers

UCC27324DGN和UCC27324DGNR的区别

型号: UCC27324DGNRG4

品牌: 德州仪器

封装: SOIC 4V 8Pin

类似代替

双4 - A峰值高速低侧功率MOSFET驱动器 Dual 4-A Peak High-Speed Low-Side Power-MOSFET Drivers

UCC27324DGN和UCC27324DGNRG4的区别

型号: UCC27324DGNG4

品牌: 德州仪器

封装: Surface 8Pin

类似代替

双4 - A峰值高速低侧功率MOSFET驱动器 Dual 4-A Peak High-Speed Low-Side Power-MOSFET Drivers

UCC27324DGN和UCC27324DGNG4的区别
