供电电流 1.4 mA
电路数 2
共模抑制比 70 dB
输入补偿漂移 18.0 µV/K
增益频宽积 3 MHz
输入补偿电压 10 mV
输入偏置电流 0.2 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 3 MHz
共模抑制比Min 70 dB
安装方式 Surface Mount
引脚数 8
封装 SOP-8
封装 SOP-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Rail, Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free

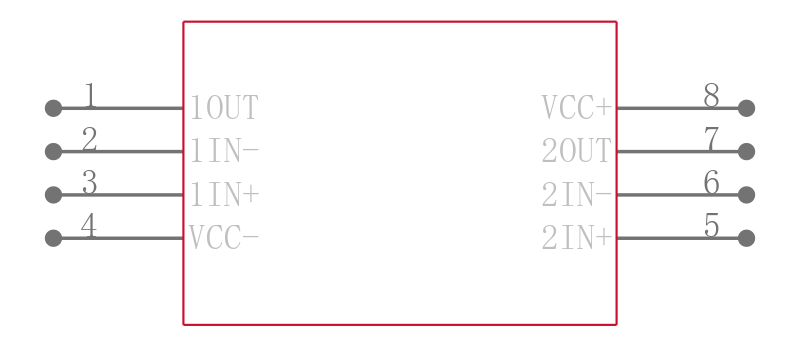

TL072CPS引脚图
TL072CPS封装图
TL072CPS封装焊盘图
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL072CPS 品牌： TI 德州仪器 封装： SOP 3MHz | 当前型号 | 运算放大器 - 运放 Low-Noise JFET-Input Op Amp | 当前型号 |
| 型号： LF353P 品牌： 德州仪器 封装： SOIC 3MHz 2Channel 8Pin | 功能相似 | TEXAS INSTRUMENTS LF353P 运算放大器, 双路, 3 MHz, 2个放大器, 13 V/µs, ± 3.5V 至 ± 18V, DIP, 8 引脚 | TL072CPS和LF353P的区别 |
| 型号： LM324N 品牌： 德州仪器 封装： DIP 1.2MHz 4Channel 14Pin | 功能相似 | TEXAS INSTRUMENTS LM324N 运算放大器, 四路, 1.2 MHz, 4个放大器, 0.5 V/µs, 3V 至 32V, ± 1.5V 至 ± 16V, DIP, 14 引脚 | TL072CPS和LM324N的区别 |
| 型号： TL071CP 品牌： 德州仪器 封装： DIP 3MHz 65pA 1Channel 8Pin | 功能相似 | JFET 输入运算放大器，TL070 和 TL080 系列Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。 低输入偏置和补偿电流 广泛的电压范围：±5 至 ±15V 低噪音：1 kHz 时典型值为 18nV/√Hz 高转换速率：13 V/μs（典型） 低总谐波畸变：0.003%（典型） 提供单路、双路和四路设备 ### 运算放大器，Texas Instruments | TL072CPS和TL071CP的区别 |
