TPS546C23RVFT

TPS546C23RVFT

TI(德州仪器) 主动器件

直流/直流开关同步降压稳压器, 可调, 4.5V-18V输入, 350mV-5.5V输出, 35A, LQFN-40

降压 开关稳压器 IC 正 可调式 0.35V 1 输出 35A 40-PowerLFQFN


得捷:
IC REG BUCK ADJ 35A 40LQFN


立创商城:
降压型 Vin=4.5V~18V Vout=350mV~5.5V 35A


德州仪器TI:
4.5-V to 18-V, stackable 35-A synchronous SWIFT™ buck converter with PMBus and telemetry


贸泽:
Switching Voltage Regulators 4.5V-18V, 35A PMBus Sync Buck


e络盟:
直流/直流开关同步降压稳压器, 可调, 4.5V-18V输入, 350mV-5.5V输出, 35A, LQFN-40


艾睿:
Conv DC-DC 4.5V to 18V Synchronous Step Down Single-Out 0.35V to 5.5V 35A 40-Pin LQFN-CLIP EP T/R


Verical:
Conv DC-DC 4.5V to 18V Synchronous Step Down Single-Out 0.35V to 5.5V 35A 40-Pin LQFN-CLIP EP T/R


Win Source:
IC REG BUCK ADJ 35A 40LQFN / Conv DC-DC 4.5V to 18V Synchronous Step Down Single-Out 0.35V to 5.5V 35A 40-Pin LQFN-CLIP EP T/R


TPS546C23RVFT中文资料参数规格
技术参数

输出接口数 1

输出电压 0.35V ~ 5.5V

输出电流 35 A

针脚数 40

静态电流 7.70 mA

调节输出数 1

开关频率 1 kHz

输入电压Max 18 V

输入电压Min 4.5 V

输出电压Max 5.5 V

输出电压Min 350 mV

输出电流Max 35 A

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压Min 4.5 V

输入电压 4.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 40

封装 LQFN-40

外形尺寸

封装 LQFN-40

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

TPS546C23RVFT引脚图与封装图

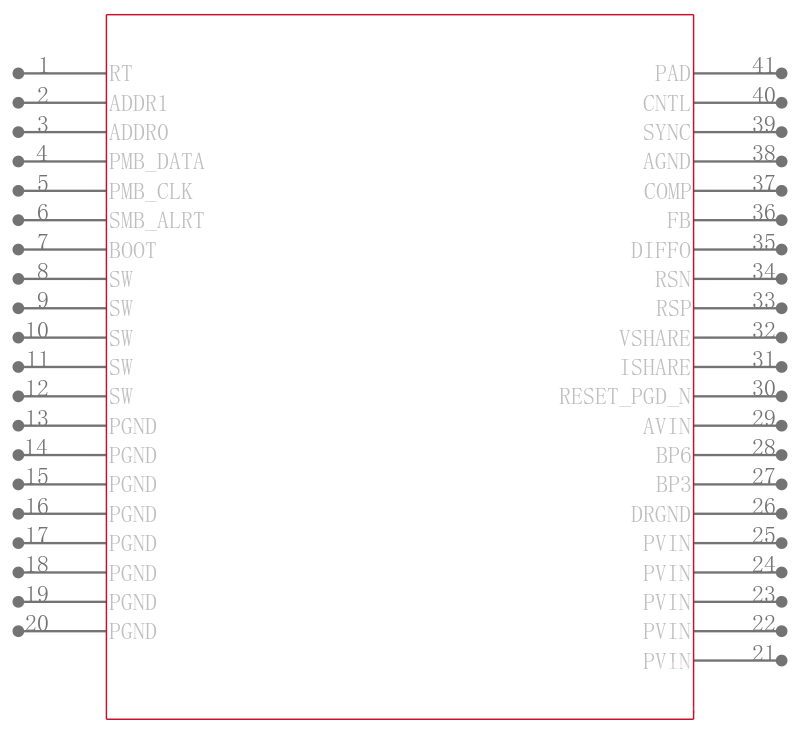

TPS546C23RVFT引脚图

TPS546C23RVFT引脚图

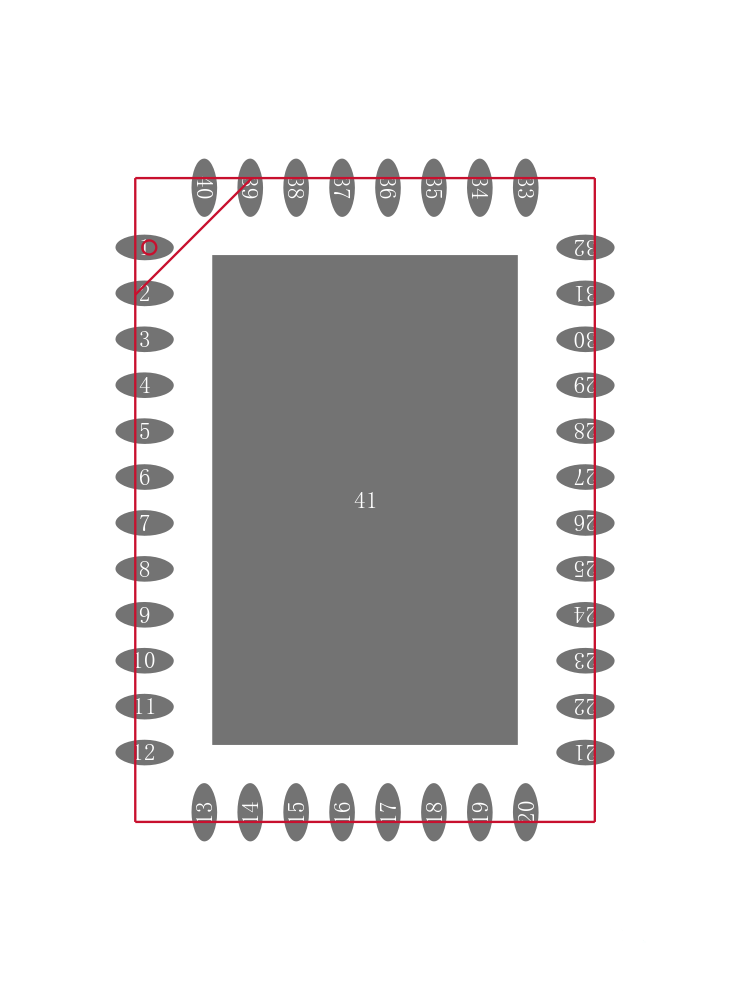

TPS546C23RVFT封装焊盘图

TPS546C23RVFT封装焊盘图

在线购买TPS546C23RVFT
型号 制造商 描述 购买
TPS546C23RVFT TI 德州仪器 直流/直流开关同步降压稳压器, 可调, 4.5V-18V输入, 350mV-5.5V输出, 35A, LQFN-40 搜索库存
替代型号TPS546C23RVFT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TPS546C23RVFT

品牌: TI 德州仪器

封装: LQFN-40 35A

当前型号

直流/直流开关同步降压稳压器, 可调, 4.5V-18V输入, 350mV-5.5V输出, 35A, LQFN-40

当前型号

型号: TPS546C23RVFR

品牌: 德州仪器

封装: QCCN

类似代替

支持 PMBus™ 和遥测功能的 4.5V 至 18V、35A 双倍可堆叠同步降压转换器 40-LQFN-CLIP -40 to 125

TPS546C23RVFT和TPS546C23RVFR的区别
