TS117
IXYS Semiconductor 电子元器件分类

TS117 系列 单刀单掷 120 mA 350 V 双通道 固态继电器 - DIP-8

电信 IC 继电器开关 8-DIP


得捷:
IC TELECOM INTERFACE 8DIP


立创商城:
TS117


贸泽:
固态继电器-PCB安装 350V 120mA Integrated


艾睿:
Solid State Relay 50mA 1.4V DC-IN 0.12A AC/DC-OUT 8-Pin PDIP Tube


Verical:
Relay SSR 2mA 1.4V DC-IN AC/DC-OUT 8-Pin PDIP Tube


MASTER:
Relay SSR 2mA 1.4V DC-IN AC/DC-OUT 8-Pin PDIP Tube


DeviceMart:
RELAY OPTO TELCOM 12OMA 8-DIP


Electro Sonic:
Relay SSR 2mA 1.4V DC-IN AC/DC-OUT 8-Pin PDIP Tube


Win Source:
RELAY OPTO TELCOM 12OMA 8-DIP


TS117中文资料参数规格
技术参数

电容 3 pF

额定功率 800 mW

输出电压 350 V

输出电流 ≤120 mA

触点类型 SPST-NO

电路数 2

负载电流 120 mA

输入电流 6 mA

耗散功率 800 mW

隔离电压 3750 v

输入电压 1.4 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.65 mm

宽度 8.07 mm

高度 3.30 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TS117引脚图与封装图

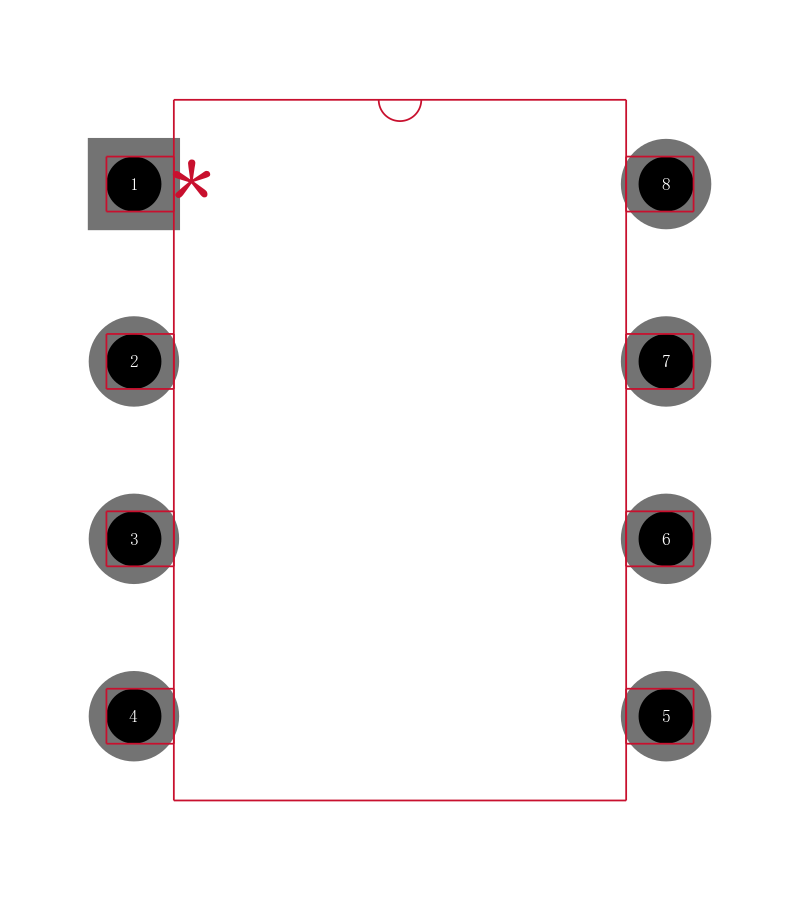

TS117引脚图

TS117引脚图

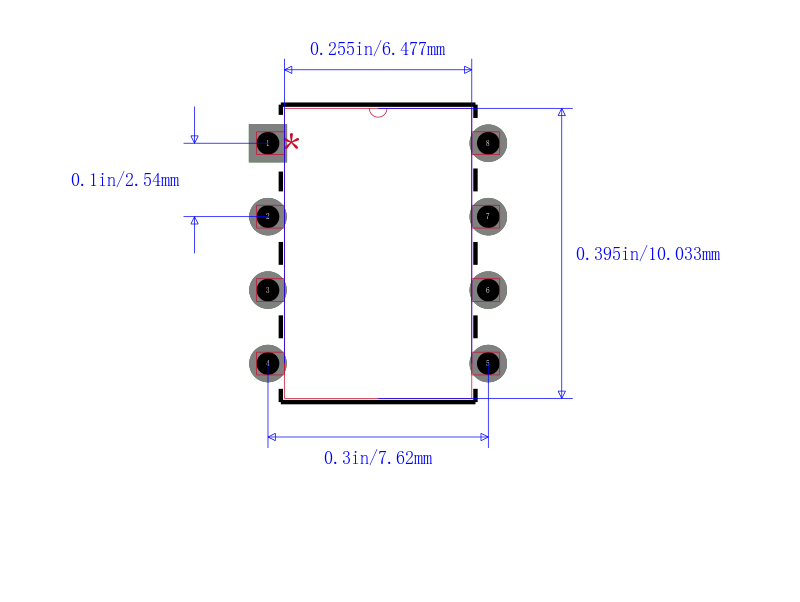

TS117封装图

TS117封装图

TS117封装焊盘图

TS117封装焊盘图

在线购买TS117
型号 制造商 描述 购买
TS117 IXYS Semiconductor TS117 系列 单刀单掷 120 mA 350 V 双通道 固态继电器 - DIP-8 搜索库存
替代型号TS117
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TS117

品牌: IXYS Semiconductor

封装: 8-DIP

当前型号

TS117 系列 单刀单掷 120 mA 350 V 双通道 固态继电器 - DIP-8

当前型号

型号: XS170

品牌: IXYS Semiconductor

封装: 8-DIP

类似代替

固态继电器-PCB安装 350V 120mA Integrated

TS117和XS170的区别

型号: TS122

品牌: IXYS Semiconductor

封装:

类似代替

固态继电器-PCB安装 350V 170mA Integrated

TS117和TS122的区别

型号: AQW210TS

品牌: 松下

封装: 120mA

功能相似

Photomos solid state relay AQW210SRelay in 8-pin SOP enclosure for switching between alternating and direct voltage. Comprises a relay section and a detection section. Applications include boards for PC, fax and modem. **Relay section:** |   ---|--- Type: | 2 N/O LED operating current: | 50mA LED reverse voltage: | 3 V Response time ton: | 0.23 ms Response time toff: | 0.04 ms Switched voltage: | 350 Vac/dc Switched current: | 100mA **Detection section:** |   LED operating current: | 50mA Response time ton: | 0.01 ms Response time toff: | 0.03 ms Switched voltage: | 50 Vac/dc Isolation voltage: | 1500 Vac Operating temperature: | –20°C to +80°C ### 印刷电路板安装单列直插式、双列直插式和表面安装### 印刷电路板安装 SIL 和 DIL所有这些继电器均含 -30°C 到 +80°C 的工作温度范围

TS117和AQW210TS的区别
