TPS60303DGSG4
TI(德州仪器)
主动器件
TPS60303DGSG4中文资料参数规格
技术参数
输出接口数 2
输出电压 3 V
输出电流 40mA, 20mA
静态电流 35.0 µA
跌落电压 200 mV
调节输出数 2
开关频率 700 kHz
过温保护 No
拓扑结构 Boost
输入电压Max 1.8 V
输入电压Min 0.9 V
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 424 mW
输入电压 0.9V ~ 1.8V
封装参数
安装方式 Surface Mount
引脚数 10
封装 VSSOP-10
外形尺寸
封装 VSSOP-10
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS60303DGSG4引脚图与封装图

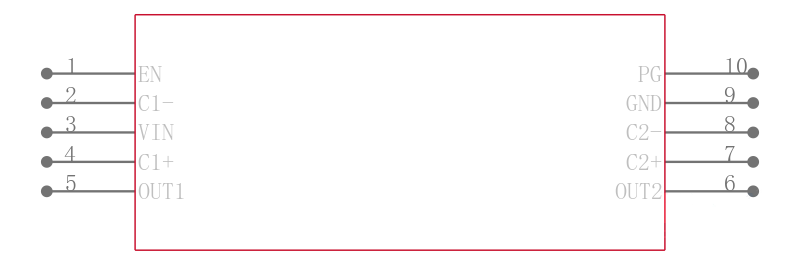

TPS60303DGSG4引脚图

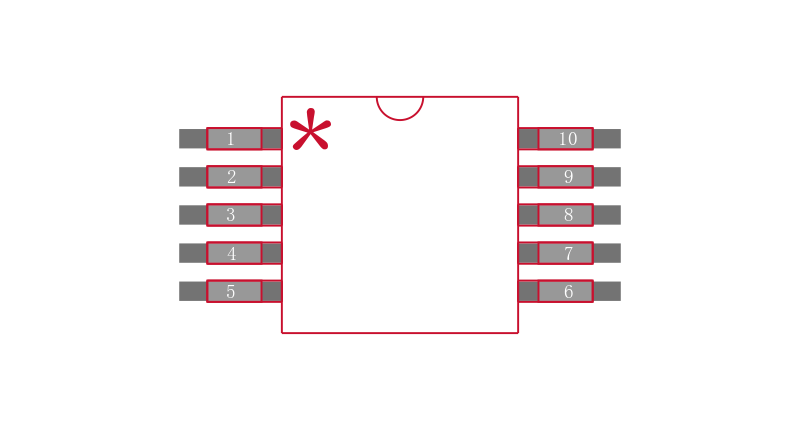

TPS60303DGSG4封装图

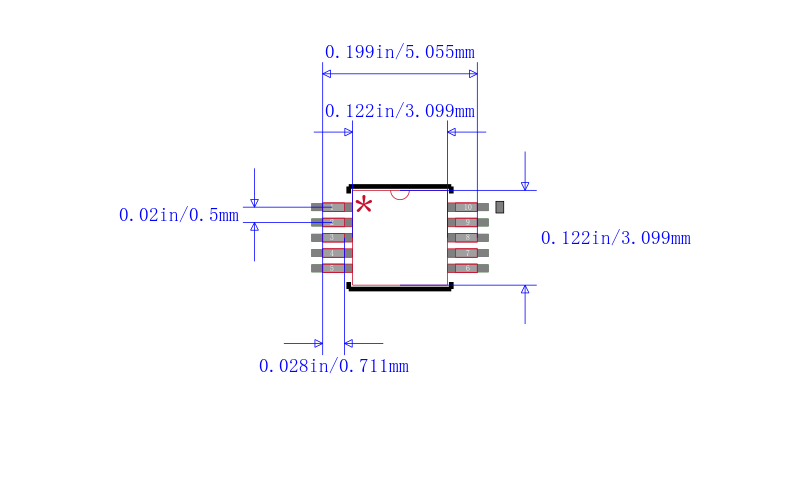

TPS60303DGSG4封装焊盘图
在线购买TPS60303DGSG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS60303DGSG4 | TI 德州仪器 | 单细胞到3.0 -V / 3.3 V ， 20 mA的双输出，高效率电荷泵 SINGLE-CELL TO 3.0-V/3.3-V, 20-mA DUAL OUTPUT, HIGH-EFFICIENCY CHARGE PUMP | 搜索库存 |
替代型号TPS60303DGSG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS60303DGSG4 品牌： TI 德州仪器 封装： VSSOP 3.6V 10Pin | 当前型号 | 单细胞到3.0 -V / 3.3 V ， 20 mA的双输出，高效率电荷泵 SINGLE-CELL TO 3.0-V/3.3-V, 20-mA DUAL OUTPUT, HIGH-EFFICIENCY CHARGE PUMP | 当前型号 |
| 型号： TPS60303DGSR 品牌： 德州仪器 封装： VSSOP-10 3.6V 10Pin | 类似代替 | 单细胞到3.0 -V / 3.3 V ， 20 mA的双输出，高效率电荷泵 SINGLE-CELL TO 3.0-V/3.3-V, 20-mA DUAL OUTPUT, HIGH-EFFICIENCY CHARGE PUMP | TPS60303DGSG4和TPS60303DGSR的区别 |
