TPS62103DR
TI(德州仪器)
主动器件
TPS62103DR中文资料参数规格
技术参数
输出接口数 1
输出电压 0.8V ~ 8V
输出电流 500 mA
开关频率 2 MHz
输入电压Max 9 V
输入电压Min 2.5 V
输出电压Max 8 V
输出电压Min 0.8 V
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 2.5 V
输入电压 2.5V ~ 9V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS62103DR引脚图与封装图

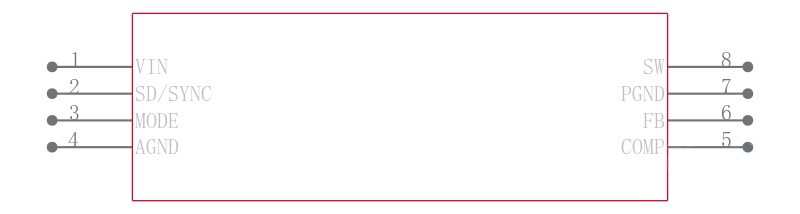

TPS62103DR引脚图
TPS62103DR封装图
TPS62103DR封装焊盘图
在线购买TPS62103DR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS62103DR | TI 德州仪器 | Conv DC-DC 2.5V to 9V Step Down Single-Out 0.8V to 8V 0.5A 8Pin SOIC T/R | 搜索库存 |
替代型号TPS62103DR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS62103DR 品牌： TI 德州仪器 封装： SOIC 8V 8Pin | 当前型号 | Conv DC-DC 2.5V to 9V Step Down Single-Out 0.8V to 8V 0.5A 8Pin SOIC T/R | 当前型号 |
| 型号： TPS62103D 品牌： 德州仪器 封装： SOIC 8V 8Pin | 类似代替 | Step-Down DC/DC Converters Integrated Switch 9V to 30V Input Max., Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。 | TPS62103DR和TPS62103D的区别 |
| 型号： TPS62101D 品牌： 德州仪器 封装： 8SOIC 8V 8Pin | 类似代替 | 多模低功率降压转换器 MULTIMODE LOW POWER BUCK CONVERTER | TPS62103DR和TPS62101D的区别 |
| 型号： TPS62102D 品牌： 德州仪器 封装： 8SOIC 8V 8Pin | 类似代替 | 500mA同步降压转换器,输出电压可调 | TPS62103DR和TPS62102D的区别 |
