TPS62046DRCRG4
TI(德州仪器)
主动器件
TPS62046DRCRG4中文资料参数规格
技术参数
输出接口数 1
输出电压 3.3 V
输出电流 1.2 A
静态电流 18.0 µA
调节输出数 1
开关频率 1.25 MHz
拓扑结构 Buck
开关电流 1.85 A
输入电压Max 6 V
输入电压Min 2.5 V
输出电压Min 3.3 V
输出电流Max 1.2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 2.5V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 10
封装 VSON-10
外形尺寸
封装 VSON-10
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS62046DRCRG4引脚图与封装图

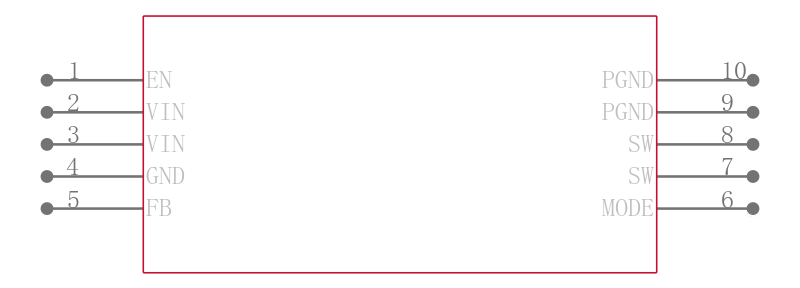

TPS62046DRCRG4引脚图

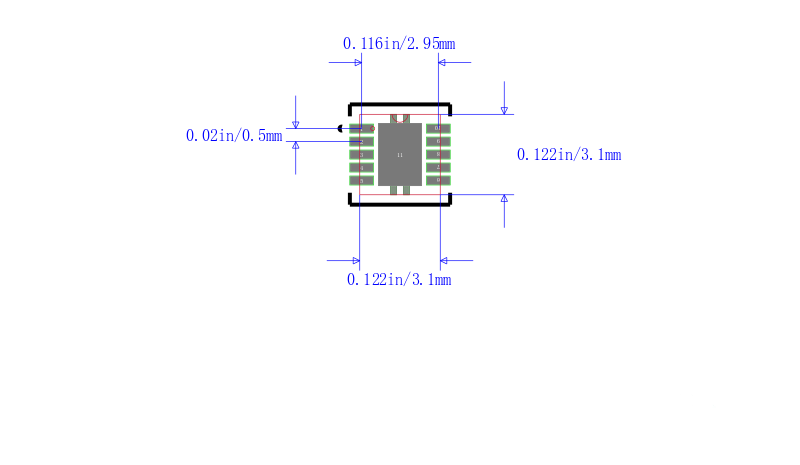

TPS62046DRCRG4封装图

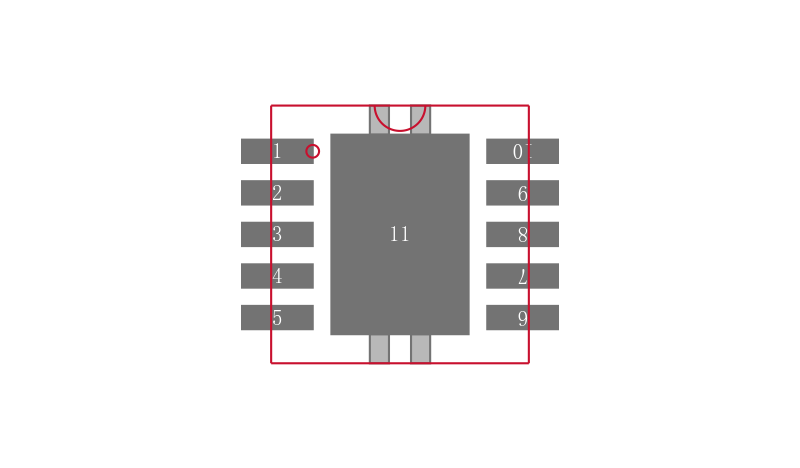

TPS62046DRCRG4封装焊盘图
在线购买TPS62046DRCRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS62046DRCRG4 | TI 德州仪器 | 开关稳压器 3.3V Out/1.2A Hi-Eff Step-Down Converter | 搜索库存 |
替代型号TPS62046DRCRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS62046DRCRG4 品牌： TI 德州仪器 封装： 10-SON 3.3V 10Pin | 当前型号 | 开关稳压器 3.3V Out/1.2A Hi-Eff Step-Down Converter | 当前型号 |
| 型号： TPS62046DRCR 品牌： 德州仪器 封装： VSON 3.3V 10Pin | 完全替代 | TEXAS INSTRUMENTS TPS62046DRCR 同步降压开关稳压器, 固定, 2.5V-6V输入, 3.3V和1.2A输出, VSON-10 | TPS62046DRCRG4和TPS62046DRCR的区别 |
