TPS54336DRCR
TI(德州仪器)
主动器件
TPS54336DRCR中文资料参数规格
技术参数
输出接口数 1
输出电压 0.8V ~ 25V
输出电流 3 A
静态电流 600 µA
调节输出数 1
开关频率 340 kHz
拓扑结构 Buck
输入电压Max 28 V
输入电压Min 4.5 V
输出电压Max 25 V
输出电压Min 0.8 V
输出电流Max 3 A
封装参数
安装方式 Surface Mount
封装 VFDFN-10
外形尺寸
封装 VFDFN-10
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS54336DRCR引脚图与封装图

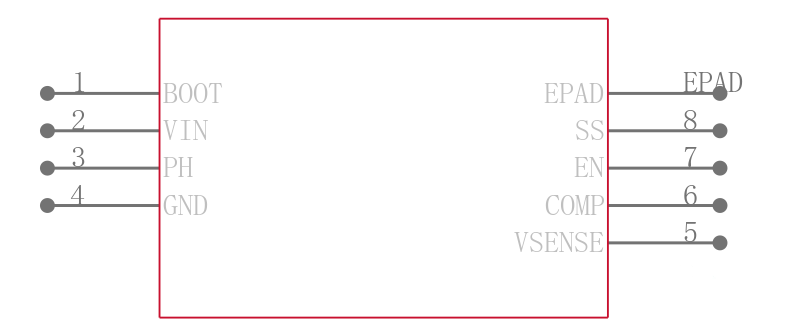

TPS54336DRCR引脚图

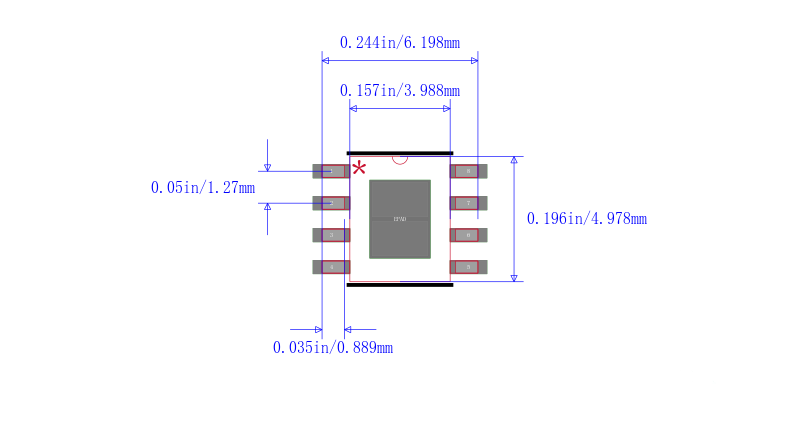

TPS54336DRCR封装图

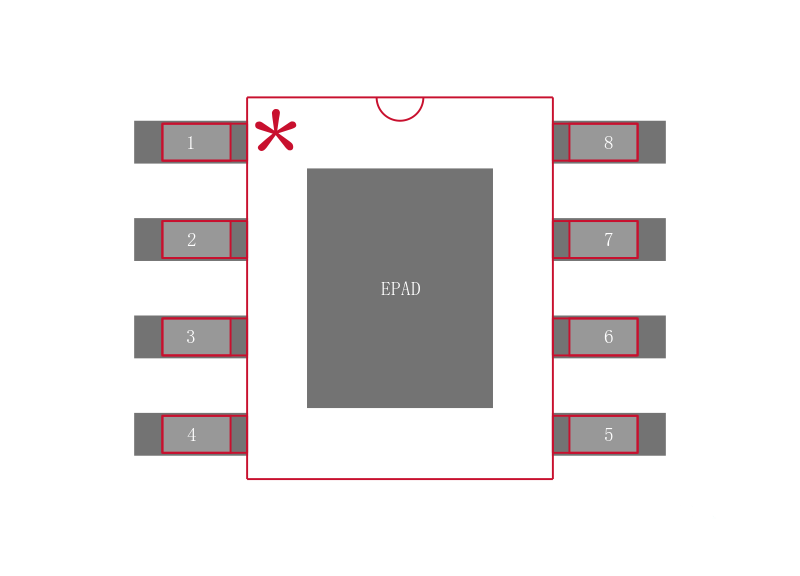

TPS54336DRCR封装焊盘图
在线购买TPS54336DRCR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS54336DRCR | TI 德州仪器 | 4.5V至28V输入，3A输出，同步SWIFT降压稳压器 4.5V to 28V Input, 3A Output, Synchronous SWIFT Step-Down Voltage Regulator | 搜索库存 |
替代型号TPS54336DRCR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS54336DRCR 品牌： TI 德州仪器 封装： 10-VFDFN | 当前型号 | 4.5V至28V输入，3A输出，同步SWIFT降压稳压器 4.5V to 28V Input, 3A Output, Synchronous SWIFT Step-Down Voltage Regulator | 当前型号 |
| 型号： TPS54336ADRCT 品牌： 德州仪器 封装： VSON 25V 10Pin | 功能相似 | TEXAS INSTRUMENTS TPS54336ADRCT 芯片, 直流/直流转换器, 同步降压, 1.5MHZ, VSON-10 | TPS54336DRCR和TPS54336ADRCT的区别 |
| 型号： TPS54336ADDAR 品牌： 德州仪器 封装： SO-8 | 功能相似 | TPS54336ADDAR 编带 | TPS54336DRCR和TPS54336ADDAR的区别 |
| 型号： TPS54336DRCT 品牌： 德州仪器 封装： VSON-10 | 功能相似 | 4.5V至28V输入，3A输出，同步SWIFT降压稳压器 4.5V to 28V Input, 3A Output, Synchronous SWIFT Step-Down Voltage Regulator | TPS54336DRCR和TPS54336DRCT的区别 |
