TPS40053QPWPRQ1

TPS40053QPWPRQ1

TI(德州仪器) 主动器件

DC DC Cntrlr Single-OUT Synchronous Buck Controller/PWM DC to DC Controller 8V to 40V Input 16Pin HTSSOP EP T/R

Buck Regulator Positive Output Step-Down DC-DC Controller IC 16-HTSSOP


得捷:
IC REG CTRLR BUCK 16HTSSOP


贸泽:
Switching Controllers Auto Cat Wide-Input Synch Buck Cntrlr


艾睿:
DC/DC Cntrlr Single-OUT Step Down 1000kHz Automotive 16-Pin HTSSOP EP T/R


安富利:
DC DC Cntrlr Single-OUT Synchronous Buck Controller/PWM DC to DC Controller 8V to 40V Input 16-Pin HTSSOP EP T/R


TPS40053QPWPRQ1中文资料参数规格
技术参数

输出接口数 1

静态电流 1.50 mA

调节输出数 1

开关频率 1MHz MAX

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 8 V

最大占空比 94 %

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 8V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 16

封装 HTSSOP-16

外形尺寸

封装 HTSSOP-16

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPS40053QPWPRQ1引脚图与封装图

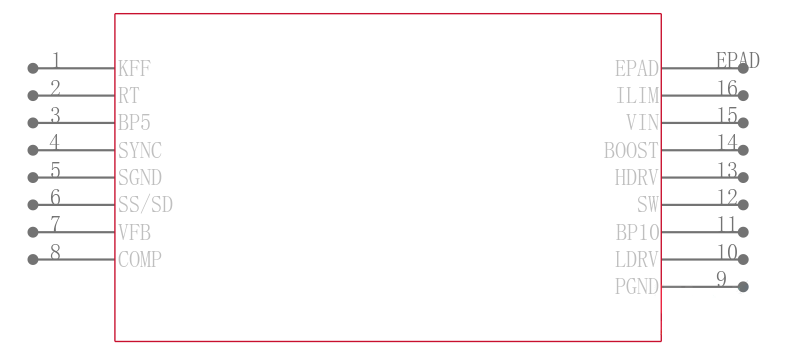

TPS40053QPWPRQ1引脚图

TPS40053QPWPRQ1引脚图

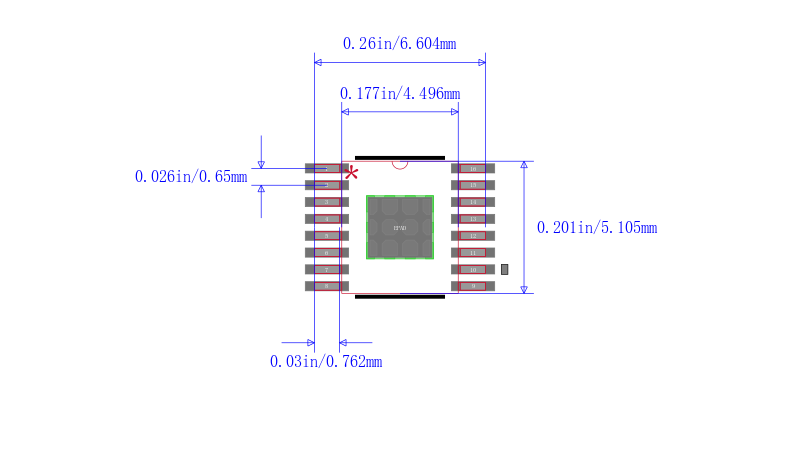

TPS40053QPWPRQ1封装图

TPS40053QPWPRQ1封装图

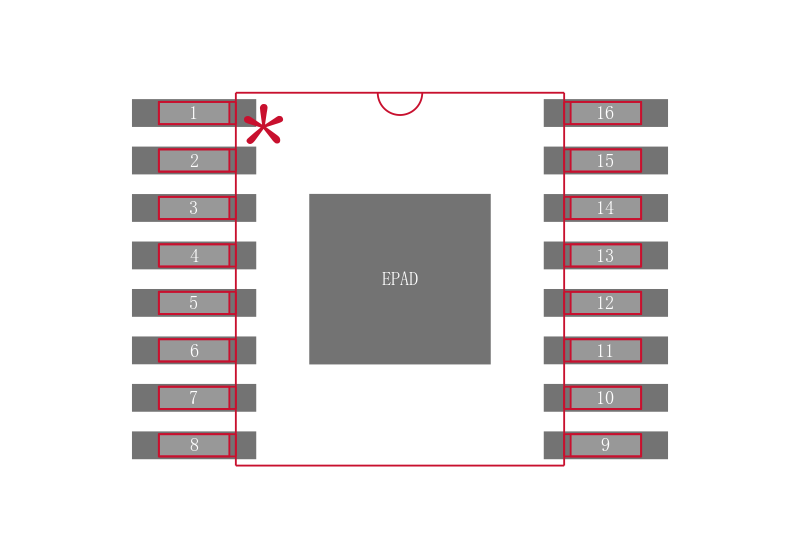

TPS40053QPWPRQ1封装焊盘图

TPS40053QPWPRQ1封装焊盘图

在线购买TPS40053QPWPRQ1
型号 制造商 描述 购买
TPS40053QPWPRQ1 TI 德州仪器 DC DC Cntrlr Single-OUT Synchronous Buck Controller/PWM DC to DC Controller 8V to 40V Input 16Pin HTSSOP EP T/R 搜索库存
替代型号TPS40053QPWPRQ1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TPS40053QPWPRQ1

品牌: TI 德州仪器

封装: 16-TSSOP

当前型号

DC DC Cntrlr Single-OUT Synchronous Buck Controller/PWM DC to DC Controller 8V to 40V Input 16Pin HTSSOP EP T/R

当前型号

型号: TPS40051QPWPRQ1

品牌: 德州仪器

封装: 16-TSSOP 16Pin

类似代替

汽车类 8V 至 40V 同步降压控制器 16-HTSSOP -40 to 125

TPS40053QPWPRQ1和TPS40051QPWPRQ1的区别
