TSW-136-08-S-S-RA
数据手册.pdfSamtec(申泰电子)
连接器
TSW-136-08-S-S-RA中文资料参数规格
技术参数
触点数 36
极性 Male
触点电镀 Gold
排数 1
针脚数 36
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 450 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 91.4 mm
宽度 2.54 mm
高度 3.02 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TSW-136-08-S-S-RA引脚图与封装图
TSW-136-08-S-S-RA引脚图

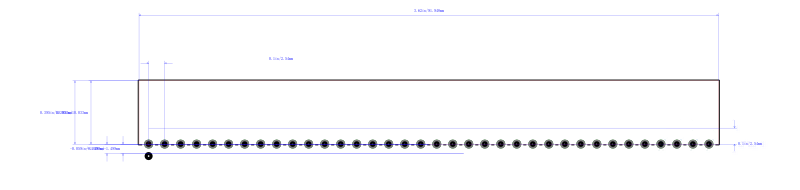

TSW-136-08-S-S-RA封装图
TSW-136-08-S-S-RA封装焊盘图
在线购买TSW-136-08-S-S-RA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-136-08-S-S-RA | Samtec 申泰电子 | Conn Unshrouded Header HDR 36POS 2.54mm Solder RA Thru-Hole | 搜索库存 |
替代型号TSW-136-08-S-S-RA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-136-08-S-S-RA 品牌： Samtec 申泰电子 封装： 36Contact 2.54mm Male | 当前型号 | Conn Unshrouded Header HDR 36POS 2.54mm Solder RA Thru-Hole | 当前型号 |
| 型号： TSW-136-08-L-S 品牌： 申泰电子 封装： 36Contact 2.54mm Male | 完全替代 | 2.54mm 方针 | TSW-136-08-S-S-RA和TSW-136-08-L-S的区别 |
| 型号： TSW-136-08-L-S-RA 品牌： 申泰电子 封装： Male 36Contact 36Position | 完全替代 | SAMTEC TSW-136-08-L-S-RA Board-To-Board Connector, 2.54mm, 36Contacts, Header, TSW Series, Through Hole, 1Rows | TSW-136-08-S-S-RA和TSW-136-08-L-S-RA的区别 |
| 型号： TSW-136-08-G-S-LA 品牌： 申泰电子 封装： 2.54mm Male | 完全替代 | 2.54mm 方针 | TSW-136-08-S-S-RA和TSW-136-08-G-S-LA的区别 |
