TPS75315QPWPRQ1
TI(德州仪器)
主动器件
TPS75315QPWPRQ1中文资料参数规格
技术参数
输出接口数 1
输出电压 1.5 V
输出电流 1.5 A
耗散功率 7.2 W
静态电流 70.0 µA
输出电容类型 Tantalum
跌落电压 0.16V @1500mA
调节输出数 1
输入电压Max 5 V
输入电压Min 2.7 V
工作温度Max 125 ℃
工作温度Min 40 ℃
耗散功率Max 7200 mW
输入电压 2.7V ~ 5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 HTSSOP-20
外形尺寸
长度 6.5 mm
宽度 4.4 mm
高度 1.15 mm
封装 HTSSOP-20
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
TPS75315QPWPRQ1引脚图与封装图
TPS75315QPWPRQ1引脚图
TPS75315QPWPRQ1封装图

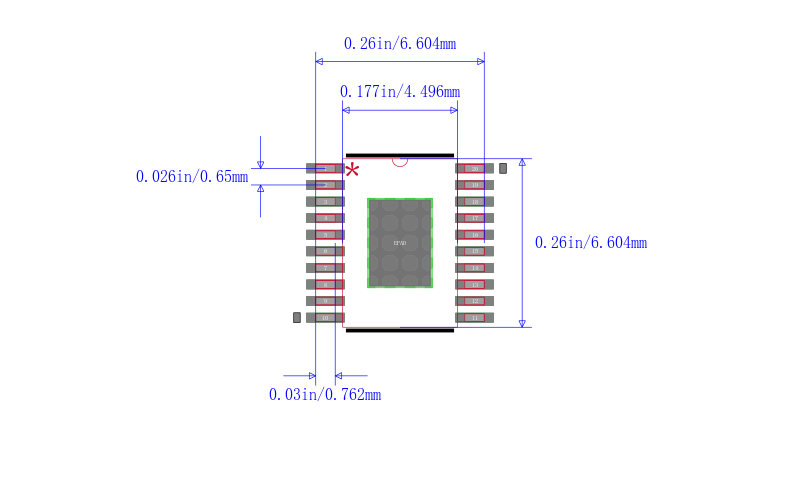

TPS75315QPWPRQ1封装焊盘图
在线购买TPS75315QPWPRQ1
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS75315QPWPRQ1 | TI 德州仪器 | 快速瞬态响应1.5 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1.5-A LOW-DROPOUT VOLTAGE REGULATORS | 搜索库存 |
替代型号TPS75315QPWPRQ1
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS75315QPWPRQ1 品牌： TI 德州仪器 封装： HTSSOP 1.5A 20Pin | 当前型号 | 快速瞬态响应1.5 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1.5-A LOW-DROPOUT VOLTAGE REGULATORS | 当前型号 |
| 型号： TPS75315QPWP 品牌： 德州仪器 封装： 20TSSOP 1.5A 20Pin | 类似代替 | 快速瞬态响应1.5 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1.5-A LOW-DROPOUT VOLTAGE REGULATORS | TPS75315QPWPRQ1和TPS75315QPWP的区别 |
| 型号： TPS75315QPWPR 品牌： 德州仪器 封装： 20-TSSOP 1.5A 20Pin | 类似代替 | 快速瞬态响应1.5 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1.5-A LOW-DROPOUT VOLTAGE REGULATORS | TPS75315QPWPRQ1和TPS75315QPWPR的区别 |
| 型号： TPS75315QPWPG4 品牌： 德州仪器 封装： 20-TSSOP 1.5A 20Pin | 类似代替 | 快速瞬态响应1.5 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1.5-A LOW-DROPOUT VOLTAGE REGULATORS | TPS75315QPWPRQ1和TPS75315QPWPG4的区别 |
