TSL1112RA-4R7M4R8-PF

TSL1112RA-4R7M4R8-PF

数据手册.pdf
TDK(东电化) 被动器件

固定电感器

固定器


立创商城:
TSL1112RA-4R7M4R8-PF


得捷:
FIXED IND 4.7UH 4.8A 15 MOHM TH


艾睿:
Inductor Power Wirewound 4.7uH 20% 1KHz 10Q-Factor 4.8A 15mOhm DCR RDL Ammo Pack


Win Source:
4.7μH Unshielded Inductor 4.8A 15 mOhm Max Radial


TSL1112RA-4R7M4R8-PF中文资料参数规格
技术参数

额定电流 4.8 A

容差 ±20 %

电感 4.7 µH

自谐频率 28 MHz

测试频率 1 kHz

电阻DC) ≤15 mΩ

工作温度Max 85 ℃

工作温度Min -40 ℃

电阻DC Max 0.015 Ω

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

长度 12.2 mm

高度 12.5 mm

封装 Radial

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Box TB

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSL1112RA-4R7M4R8-PF引脚图与封装图
TSL1112RA-4R7M4R8-PF引脚图

TSL1112RA-4R7M4R8-PF引脚图

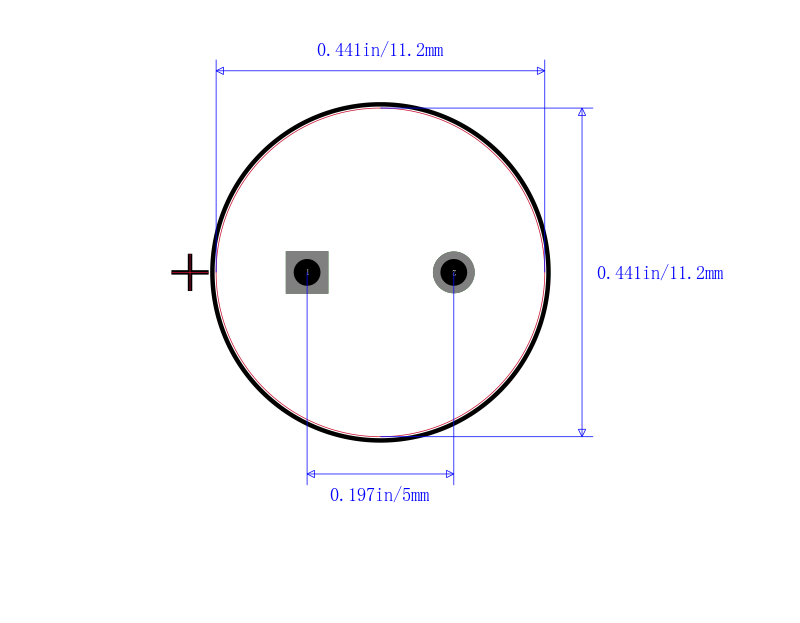

TSL1112RA-4R7M4R8-PF封装图

TSL1112RA-4R7M4R8-PF封装图

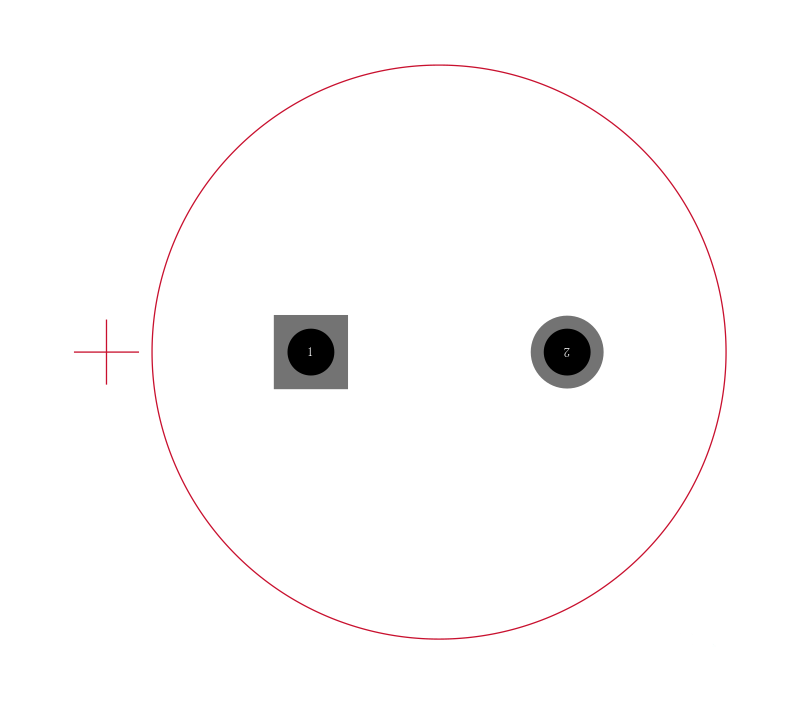

TSL1112RA-4R7M4R8-PF封装焊盘图

TSL1112RA-4R7M4R8-PF封装焊盘图
