容差 ±0.5 %
输入电压DC 2.50V ~ 36.0V
输出电压 2.495V ~ 36V
输出电流 100 mA
通道数 1
输入电压Max 37 V
输出电压Max 36 V
输出电压Min 2.495 V
工作温度Max 70 ℃
工作温度Min 0 ℃
精度 ±0.5 %
安装方式 Surface Mount
引脚数 8
封装 TSSOP-8
长度 3 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-8
工作温度 0℃ ~ 70℃
温度系数 ±92 ppm/℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free

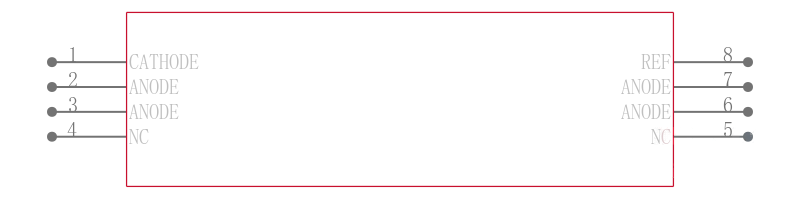

TL431BCPW引脚图

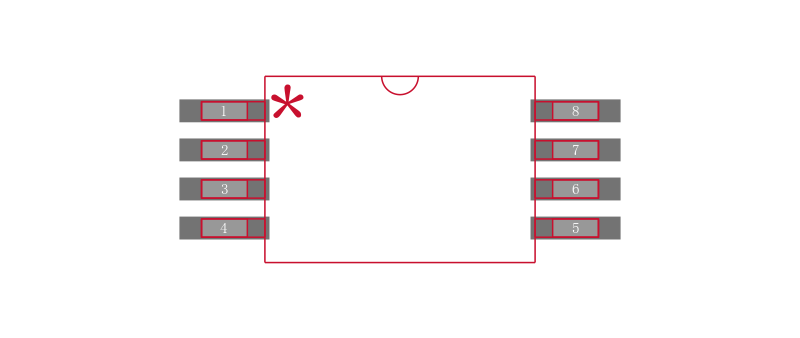

TL431BCPW封装图

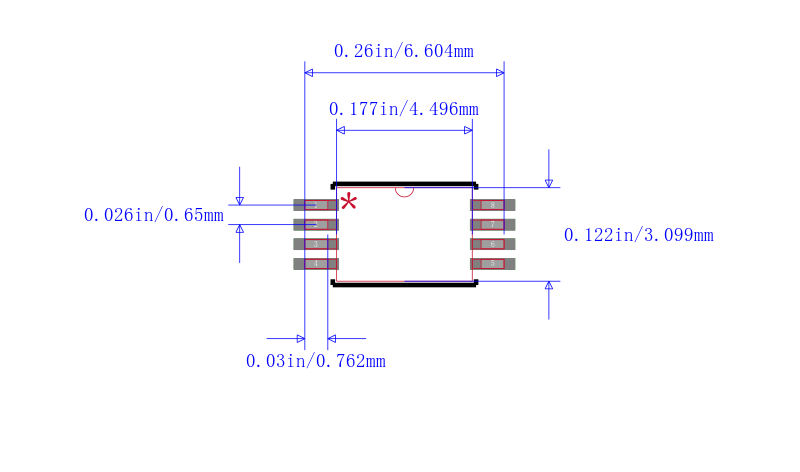

TL431BCPW封装焊盘图
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL431BCPW 品牌： TI 德州仪器 封装： 8-TSSOP 8Pin | 当前型号 | 精密可编程参考 PRECISION PROGRAMMABLE REFERENCE | 当前型号 |
| 型号： TL431BCDBVR 品牌： 德州仪器 封装： 5SOT 2.51V 100mA 5Pin | 完全替代 | 精密可编程参考 PRECISION PROGRAMMABLE REFERENCE | TL431BCPW和TL431BCDBVR的区别 |
| 型号： TL431BCDBZTG4 品牌： 德州仪器 封装： SOT-23 100mA 3Pin | 完全替代 | TEXAS INSTRUMENTS TL431BCDBZTG4 电压基准, 精密, 分流 - 可调, TL431系列, 2.495V至36V, SOT-23-3 | TL431BCPW和TL431BCDBZTG4的区别 |
| 型号： TL431BCDBVT 品牌： 德州仪器 封装： SOT-23-5 5Pin | 完全替代 | TL 系列### 电压参考，Texas Instruments精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑，并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。 | TL431BCPW和TL431BCDBVT的区别 |
