TLVH431ACDBVTE4

TI(德州仪器) 主动器件

低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS

Shunt Voltage Reference IC 18V ±1% SOT-23-5

得捷:
IC VREF SHUNT ADJ 1% SOT23-5

贸泽:
Voltage References Lo-Vtg Adj Precision Shunt Regulator

艾睿:
V-Ref Adjustable 1.24V to 18V 80mA 5-Pin SOT-23 T/R

TLVH431ACDBVTE4中文资料参数规格

技术参数

容差 ±1 %

输出电压 1.24V ~ 18V

输出电流 70 mA

输入电压Max 20 V

输出电压Max 18 V

输出电压Min 1.24 V

输出电流Max 80 mA

工作温度Max 125 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-5

物理参数

工作温度 0℃ ~ 70℃ TA

温度系数 ±138 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLVH431ACDBVTE4引脚图与封装图

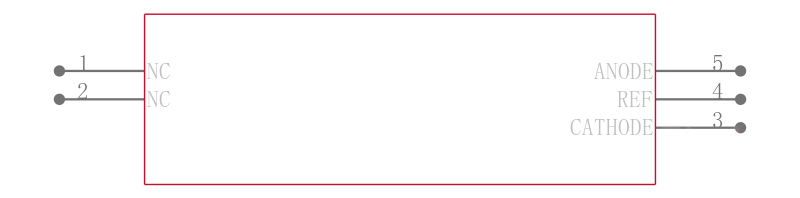

TLVH431ACDBVTE4引脚图

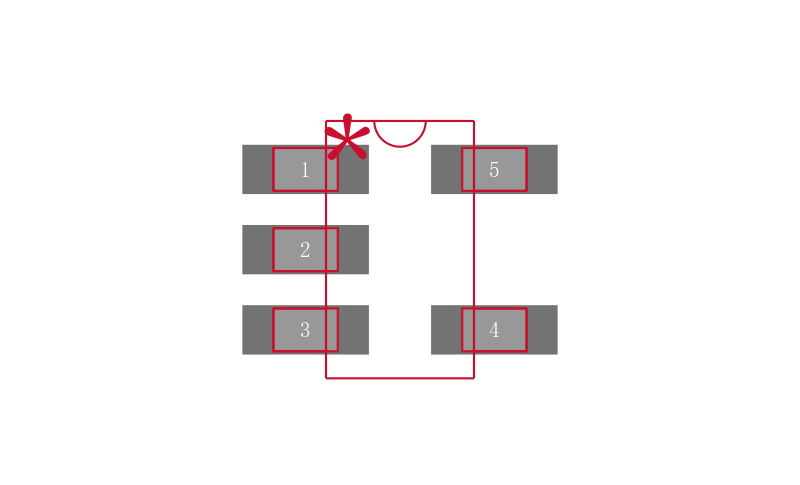

TLVH431ACDBVTE4封装图

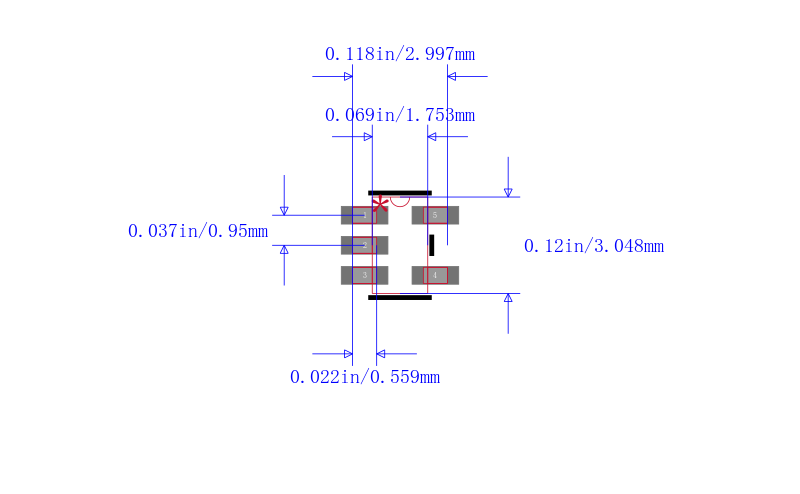

TLVH431ACDBVTE4封装焊盘图

在线购买TLVH431ACDBVTE4

型号	制造商	描述	购买
TLVH431ACDBVTE4	TI 德州仪器	低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS	搜索库存

替代型号TLVH431ACDBVTE4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： TLVH431ACDBVTE4 品牌： TI 德州仪器封装： SC-74A 5Pin	当前型号	低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS	当前型号
型号： TLVH431ACDBVR 品牌：德州仪器封装： 5SOT 80mA 5Pin	完全替代	低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS	TLVH431ACDBVTE4和TLVH431ACDBVR的区别
型号： TLVH431ACDBVT 品牌：德州仪器封装： SOT-23-5 5Pin	完全替代	低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS	TLVH431ACDBVTE4和TLVH431ACDBVT的区别
型号： TLVH431ACDBVRG4 品牌：德州仪器封装： SOT-23 5Pin	类似代替	低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS	TLVH431ACDBVTE4和TLVH431ACDBVRG4的区别
