TX24-40R-6ST-H1E

TX24-40R-6ST-H1E

数据手册.pdf

1.27mm 节距 JAE TX24/TX25 系列连接器1.27mm 节距 JAE TX24/TX25 系列连接器,长电气啮合长度使其具有高可靠性和稳定连接。 无引脚型触点,带有连接器,耐接合和插拔绞线力,极好的“点击”设计确保了真正的连接。 带极化键的稳定外壳适用于机架和面板连接器应用。

直向


得捷:
CONN RCPT 40POS VERT GOLD


欧时:
### 直向插座### 1.27mm 节距 JAE TX24/TX25 系列连接器1.27mm 节距 JAE TX24/TX25 系列连接器,长电气啮合长度使其具有高可靠性和稳定连接。 无引脚型触点,带有连接器,耐接合和插拔绞线力,极好的“点击”设计确保了真正的连接。 带极化键的稳定外壳适用于机架和面板连接器应用。


儒卓力:
**40P HEADER BLACK 1,27MM **


TX24-40R-6ST-H1E中文资料参数规格
技术参数

触点数 40

极性 Female

触点电镀 Gold, Gold over Nickel

额定电流 1 A

排数 2

易燃性等级 UL 94 V-0

针脚数 40

接触电阻 40 mΩ

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压 500 V

封装参数

安装方式 Through Hole

引脚间距 1.27 mm

外形尺寸

长度 38.0 mm

宽度 8.00 mm

高度 10.3 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

触点材质 Copper

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TX24-40R-6ST-H1E引脚图与封装图

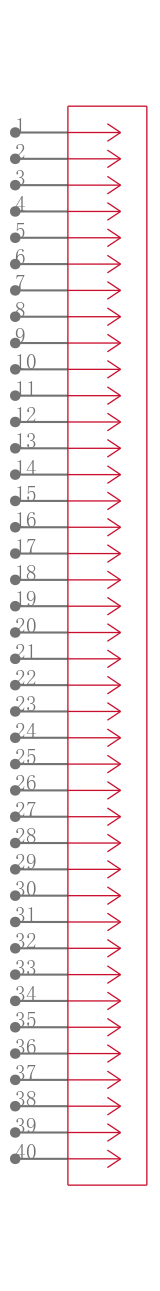

TX24-40R-6ST-H1E引脚图

TX24-40R-6ST-H1E引脚图

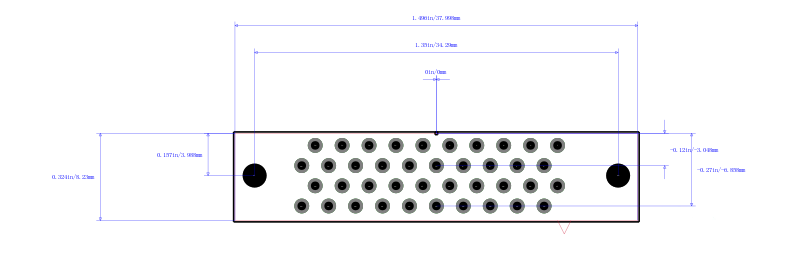

TX24-40R-6ST-H1E封装图

TX24-40R-6ST-H1E封装图

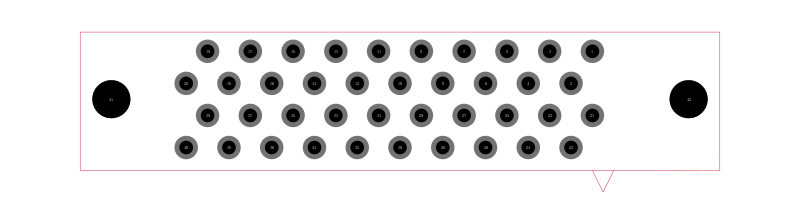

TX24-40R-6ST-H1E封装焊盘图

TX24-40R-6ST-H1E封装焊盘图
