TPS74301RGWRG4

TPS74301RGWRG4

TI(德州仪器) 主动器件

1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing

PMIC - 稳压器 - 线性 正 可调式 输出 1.5A 20-VQFN（5x5）


得捷:
IC REG LIN POS ADJ 1.5A 20VQFN


贸泽:
LDO Voltage Regulators 1.5A LDO w/ Tracking


艾睿:
LDO Regulator Pos 0.796V to 3.6V 1.5A 20-Pin VQFN EP T/R


安富利:
LDO Regulator Pos 0.796V to 3.6V 1.5A 20-Pin VQFN EP T/R


Chip1Stop:
LDO Regulator Pos 0.796V to 3.6V 1.5A 20-Pin VQFN EP T/R


Verical:
LDO Regulator Pos 0.796V to 3.6V 1.5A 20-Pin VQFN EP T/R


Newark:
# TEXAS INSTRUMENTS  TPS74301RGWRG4  LDO Voltage Regulator, Adjustable, 800mV-5.5V in, 55mV drop., 800mV-3.6V/1.5A out, VQFN-20


德州仪器TI:
1.5-A, low-VIN 0.8-V, high-accuracy, adjustable ultra-low-dropout voltage regulator with PG


TPS74301RGWRG4中文资料参数规格
技术参数

输出接口数 1

输出电压 0.796V ~ 3.6V

输出电流 1.5 A

耗散功率 3280 W

静态电流 3.00 mA

输出电容类型 Ceramic

跌落电压 0.055V @1.5A

调节输出数 1

输入电压Max 5.5 V

输入电压Min 0.8 V

输出电压Max 3.6 V

输出电压Min 800 mV

输出电流Max 1.5 A

工作温度Max 85 ℃

工作温度Min -40 ℃

精度 ±1 %

输入电压 0.8V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 VQFN-20

外形尺寸

长度 5 mm

宽度 5 mm

高度 0.9 mm

封装 VQFN-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

TPS74301RGWRG4引脚图与封装图

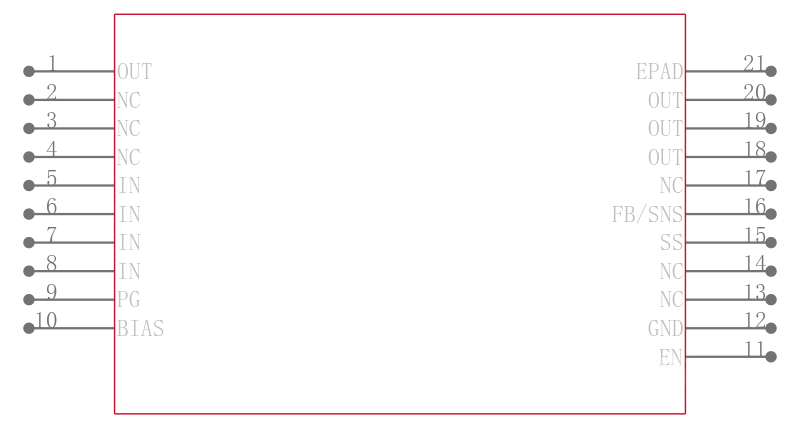

TPS74301RGWRG4引脚图

TPS74301RGWRG4引脚图

TPS74301RGWRG4封装图

TPS74301RGWRG4封装图

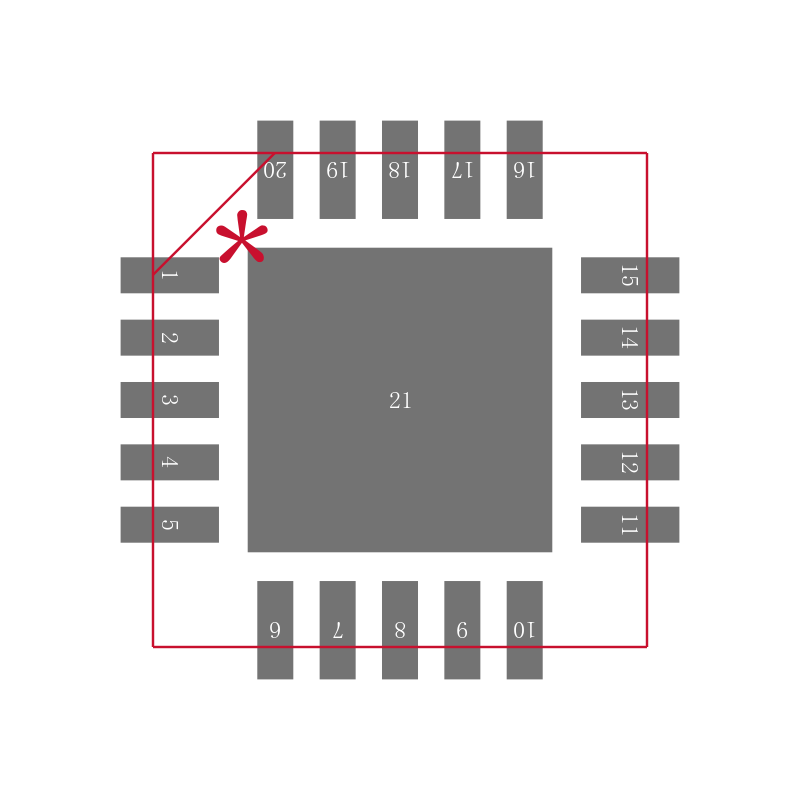

TPS74301RGWRG4封装焊盘图

TPS74301RGWRG4封装焊盘图

在线购买TPS74301RGWRG4
型号 制造商 描述 购买
TPS74301RGWRG4 TI 德州仪器 1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing 搜索库存
替代型号TPS74301RGWRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPS74301RGWRG4

品牌： TI 德州仪器

封装： 20-VQFN 3.6V 1.5A 20Pin

当前型号

1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing

当前型号

型号： TPS74301RGWR

品牌： 德州仪器

封装： VQFN-20 3.6V 1.5A 20Pin

完全替代

1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing

TPS74301RGWRG4和TPS74301RGWR的区别

型号： TPS74301RGWT

品牌： 德州仪器

封装： VQFN 3.6V 1.5A 20Pin

类似代替

TEXAS INSTRUMENTS  TPS74301RGWT  电压稳压器, LDO, 可调, 800mV至5.5V输入, 55mV压差, 800mV至3.6V/1.5A输出, VQFN-20

TPS74301RGWRG4和TPS74301RGWT的区别

型号： TPS74301RGWTG4

品牌： 德州仪器

封装： VQFN-20 3.6V 1.5A 20Pin

类似代替

1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing

TPS74301RGWRG4和TPS74301RGWTG4的区别
