TPS75225QPWPRG4

TPS75225QPWPRG4

TI(德州仪器) 主动器件

复位输出， TPS754xxQ与电源良好输出快速瞬态响应2 -A低压差稳压器 RESET Output, TPS754xxQ with Power Good Output FAST-TRANSIENT-RESPONSE 2-A LOW-DROPOUT VOLTAGE REGULATORS

PMIC - 稳压器 - 线性 正 固定 输出 2A 20-HTSSOP


得捷:
IC REG LINEAR 2.5V 2A 20HTSSOP


贸泽:
LDO Voltage Regulators Fast-Tran-Resp 2-A


艾睿:
LDO Regulator Pos 2.5V 2A 20-Pin HTSSOP EP T/R


安富利:
LDO Regulator Pos 2.5V 2A 20-Pin HTSSOP EP T/R


Chip1Stop:
LDO Regulator Pos 2.5V 2A 20-Pin HTSSOP EP T/R


Verical:
LDO Regulator Pos 2.5V 2A 20-Pin HTSSOP EP T/R


德州仪器TI:
2-A, ultra-low-dropout voltage regulator with enable & RESET with delay


TPS75225QPWPRG4中文资料参数规格
技术参数

输出接口数 1

输出电压 2.5 V

输出电流 2 A

耗散功率 7.2 W

静态电流 0.075 mA

输出电容类型 Tantalum

跌落电压 210 mV

调节输出数 1

输入电压Max 5.5 V

输入电压Min 2.7 V

输出电流Max 2 A

工作温度Max 125 ℃

工作温度Min 40 ℃

耗散功率Max 7200 mW

精度 ±2 %

输入电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPS75225QPWPRG4引脚图与封装图

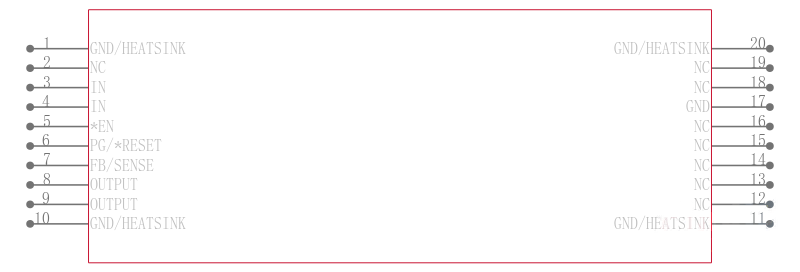

TPS75225QPWPRG4引脚图

TPS75225QPWPRG4引脚图

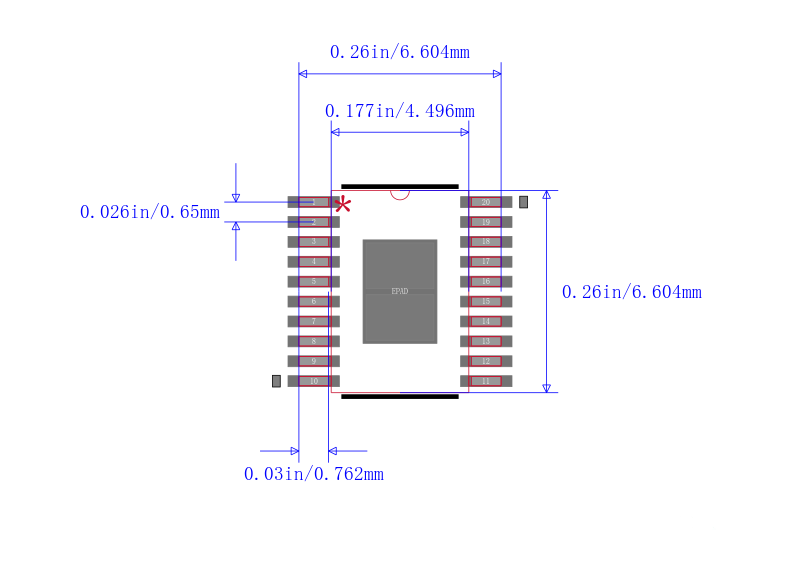

TPS75225QPWPRG4封装图

TPS75225QPWPRG4封装图

TPS75225QPWPRG4封装焊盘图

TPS75225QPWPRG4封装焊盘图

在线购买TPS75225QPWPRG4
型号 制造商 描述 购买
TPS75225QPWPRG4 TI 德州仪器 复位输出， TPS754xxQ与电源良好输出快速瞬态响应2 -A低压差稳压器 RESET Output, TPS754xxQ with Power Good Output FAST-TRANSIENT-RESPONSE 2-A LOW-DROPOUT VOLTAGE REGULATORS 搜索库存
替代型号TPS75225QPWPRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPS75225QPWPRG4

品牌： TI 德州仪器

封装： HTSSOP 2A 20Pin

当前型号

复位输出， TPS754xxQ与电源良好输出快速瞬态响应2 -A低压差稳压器 RESET Output, TPS754xxQ with Power Good Output FAST-TRANSIENT-RESPONSE 2-A LOW-DROPOUT VOLTAGE REGULATORS

当前型号

型号： TPS75225QPWP

品牌： 德州仪器

封装： HTSSOP 2.5V 2A 20Pin

类似代替

LDO（低压降）线性稳压器，2A，Texas Instruments### LDO（低压降）线性电压调节器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

TPS75225QPWPRG4和TPS75225QPWP的区别

型号： TPS75225QPWPG4

品牌： 德州仪器

封装： HTSSOP 2A 20Pin

类似代替

快速瞬态响应2 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 2-A LOW-DROPOUT VOLTAGE REGULATORS

TPS75225QPWPRG4和TPS75225QPWPG4的区别
