TPS73101MDBVREP

TPS73101MDBVREP

TI(德州仪器) 主动器件

具有反向电流保护无电容NMOS 150毫安低压差稳压器 CAP-FREE NMOS 150 mA LOW DROPOUT REGULATOR WITH REVERSE CURRENT PROTECTION

PMIC - 稳压器 - 线性 正 可调式 1 输出 150mA SOT-23-5


得捷:
IC REG LIN POS ADJ 150MA SOT23-5


立创商城:
TPS73101MDBVREP


德州仪器TI:
Enhanced product, cap-free NMOS, 150-mA low-dropout regulator with reverse current protection


艾睿:
LDO Regulator Pos 1.2V to 5.5V 0.15A 5-Pin SOT-23 T/R


安富利:
LDO Regulator Pos 1.2V to 5.5V 0.15A 5-Pin SOT-23 T/R


Chip1Stop:
LDO Regulator Pos 1.2V to 5.5V 0.15A 5-Pin SOT-23 T/R


Verical:
LDO Regulator Pos 1.2V to 5.5V 0.15A 5-Pin SOT-23 T/R


Newark:
# TEXAS INSTRUMENTS  TPS73101MDBVREP  LDO Voltage Regulator, Adjustable, 1.7V-5.5V in, 30mV drop., 1.2V-5.5V/150mA out, SOT-23-5


TPS73101MDBVREP中文资料参数规格
技术参数

输出接口数 1

输入电压DC 5.50V max

输出电压 1.2V ~ 5.5V

输出电流 150 mA

耗散功率 0.638 W

静态电流 400 µA

输出电容类型 Ceramic

跌落电压 0.03V @150mA

调节输出数 1

输入电压Max 5.5 V

输入电压Min 1.7 V

输出电压Max 5.5 V

输出电压Min 1.2 V

输出电流Max 0.15 A

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 638 mW

精度 ±0.5 %

输入电压 1.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

封装 SOT-23-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

TPS73101MDBVREP引脚图与封装图

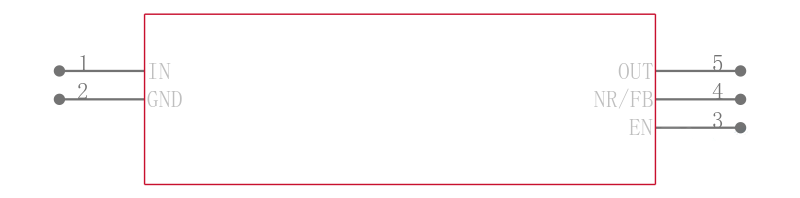

TPS73101MDBVREP引脚图

TPS73101MDBVREP引脚图

TPS73101MDBVREP封装图

TPS73101MDBVREP封装图

TPS73101MDBVREP封装焊盘图

TPS73101MDBVREP封装焊盘图

在线购买TPS73101MDBVREP
型号 制造商 描述 购买
TPS73101MDBVREP TI 德州仪器 具有反向电流保护无电容NMOS 150毫安低压差稳压器 CAP-FREE NMOS 150 mA LOW DROPOUT REGULATOR WITH REVERSE CURRENT PROTECTION 搜索库存
替代型号TPS73101MDBVREP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPS73101MDBVREP

品牌： TI 德州仪器

封装： SC-74A 1.2V 150mA 5Pin

当前型号

具有反向电流保护无电容NMOS 150毫安低压差稳压器 CAP-FREE NMOS 150 mA LOW DROPOUT REGULATOR WITH REVERSE CURRENT PROTECTION

当前型号

型号： V62/06652-01XE

品牌： 德州仪器

封装： SOT-23 1.2V 150mA 5Pin

类似代替

具有反向电流保护无电容NMOS 150毫安低压差稳压器 CAP-FREE NMOS 150 mA LOW DROPOUT REGULATOR WITH REVERSE CURRENT PROTECTION

TPS73101MDBVREP和V62/06652-01XE的区别

型号： SP6205EM5-L

品牌： 艾科嘉

封装： SC

功能相似

LDO（低压降）线性电压调节器，可调输出，EXAR### LDO（低压降）线性电压调节器，EXAR低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

TPS73101MDBVREP和SP6205EM5-L的区别
