TPS40001DGQR

TI(德州仪器) 主动器件

低输入电压模式同步降压控制器 10-HVSSOP -40 to 85

降压稳压器正输出降压 - DC DC 切换控制器 IC 10-MSOP-PowerPad

得捷:
IC REG CTRLR BUCK 10MSOP

艾睿:
DC/DC Cntrlr Single-OUT Step Down 350kHz 10-Pin HVSSOP EP T/R

安富利:
Voltage Mode PWM Controller 0.7V 10-Pin HTSSOP EP T/R

Chip1Stop:
Voltage Mode PWM Controller 0.7V 10-Pin HVSSOP EP T/R

Win Source:
Buck Regulator Positive Output Step-Down DC-DC Controller IC 10-MSOP

TPS40001DGQR中文资料参数规格

技术参数

输出接口数 1

输出电压 0.7V ~ 4V

上升时间 35 ns

开关频率 300 kHz

占空比 97 %

输入电压Max 5.5 V

输入电压Min 2.25 V

输出电流Max 15 A

最大占空比 0.94

下降时间 25 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.25V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 10

封装 PowerPad-MSOP-10

外形尺寸

封装 PowerPad-MSOP-10

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPS40001DGQR引脚图与封装图

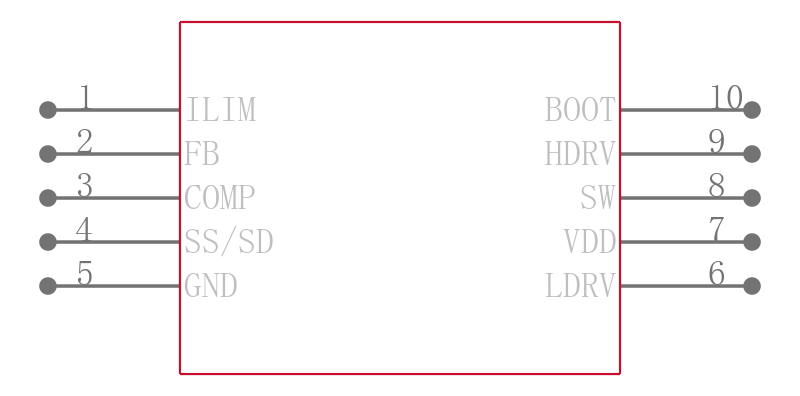

TPS40001DGQR引脚图

TPS40001DGQR封装图

TPS40001DGQR封装焊盘图

在线购买TPS40001DGQR

型号	制造商	描述	购买
TPS40001DGQR	TI 德州仪器	低输入电压模式同步降压控制器 10-HVSSOP -40 to 85	搜索库存

替代型号TPS40001DGQR

型号/品牌/封装	代替类型	描述	替代型号对比
型号： TPS40001DGQR 品牌： TI 德州仪器封装： 10VSSOP	当前型号	低输入电压模式同步降压控制器 10-HVSSOP -40 to 85	当前型号
型号： TPS40000DGQG4 品牌：德州仪器封装： 10-TFSOP 2.5V 15A 10Pin	完全替代	低输入 2.25V-5.5V 300kHz 频率同步降压控制器，仅用作源控制器 10-HVSSOP -40 to 85	TPS40001DGQR和TPS40000DGQG4的区别
型号： TPS40007DGQR 品牌：德州仪器封装： MSOP-10 4V 15A 10Pin	类似代替	低投入高效率SYNCHRNOUS降压控制器 LOW-INPUT HIGH-EFFICIENCY SYNCHRNOUS BUCK CONTROLLER	TPS40001DGQR和TPS40007DGQR的区别
型号： TPS40000DGQ 品牌：德州仪器封装： 10VSSOP 2.5V 15A 10Pin	类似代替	低输入电压模式同步降压控制器 LOW-INPUT VOLTAGE-MODE SYNCHRONOUS BUCK CONTROLLER	TPS40001DGQR和TPS40000DGQ的区别
