TPS60110PWPRG4

TPS60110PWPRG4

TI(德州仪器) 主动器件

调控5 -V 300 mA的低噪声电荷泵DC / DC转换器 REGULATED 5-V 300-mA LOW-NOISE CHARGE PUMP DC/DC CONVERTER

充电泵 开关稳压器 IC 正 固定 5V 1 输出 300mA 20-PowerTSSOP（0.173"，4.40mm 宽）


得捷:
IC REG CHARGE PUMP 5V 20HTSSOP


立创商城:
升压型 Vin=2.7V~5.4V Vout=5V 300mA


艾睿:
Charge Pump STPUP 5V 300mA 20-Pin HTSSOP EP T/R


安富利:
Charge Pump STPUP 5V 300mA 20-Pin HTSSOP EP T/R


Verical:
Charge Pump STPUP 5V 300mA 20-Pin HTSSOP EP T/R


Win Source:
REGULATED 5-V 300-mA LOW-NOISE CHARGE PUMP DC/DC CONVERTER


德州仪器TI:
3 cell to regulated 5V, 300-mA low noise charge pump


TPS60110PWPRG4中文资料参数规格
技术参数

输出接口数 1

输出电压 5 V

输出电流 300 mA

耗散功率 3 W

静态电流 50.0 µA

调节输出数 1

开关频率 300 kHz

拓扑结构 Boost

输入电压Max 5.4 V

输入电压Min 2.7 V

输出电压Min 5 V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 3000 mW

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TPS60110PWPRG4引脚图与封装图
TPS60110PWPRG4引脚图

TPS60110PWPRG4引脚图

TPS60110PWPRG4封装图

TPS60110PWPRG4封装图

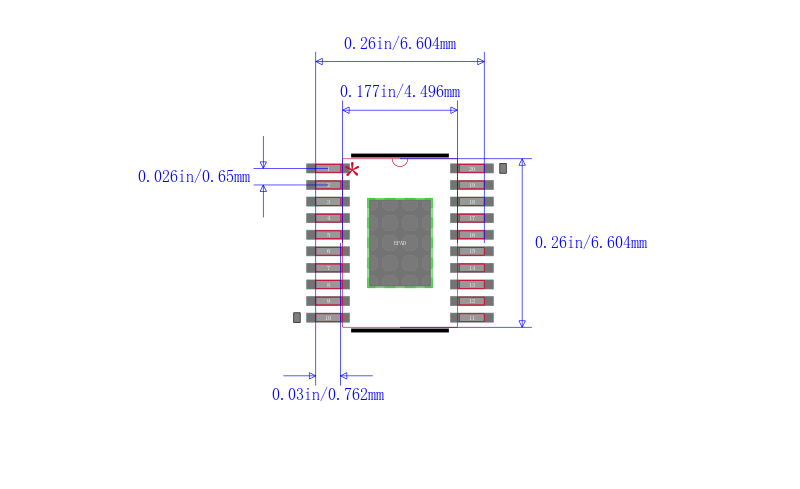

TPS60110PWPRG4封装焊盘图

TPS60110PWPRG4封装焊盘图

在线购买TPS60110PWPRG4
型号 制造商 描述 购买
TPS60110PWPRG4 TI 德州仪器 调控5 -V 300 mA的低噪声电荷泵DC / DC转换器 REGULATED 5-V 300-mA LOW-NOISE CHARGE PUMP DC/DC CONVERTER 搜索库存
替代型号TPS60110PWPRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPS60110PWPRG4

品牌： TI 德州仪器

封装： 20-TSSOP 5V 20Pin

当前型号

调控5 -V 300 mA的低噪声电荷泵DC / DC转换器 REGULATED 5-V 300-mA LOW-NOISE CHARGE PUMP DC/DC CONVERTER

当前型号

型号： TPS60110PWP

品牌： 德州仪器

封装： 20TSSOP 5V 5.4V 20Pin

完全替代

Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 调节器更高的效率。

TPS60110PWPRG4和TPS60110PWP的区别

型号： TPS60110PWPG4

品牌： 德州仪器

封装： HTSSOP 5V 300mA 20Pin

完全替代

TEXAS INSTRUMENTS  TPS60110PWPG4  芯片, 直流/直流转换器 300mA 5V

TPS60110PWPRG4和TPS60110PWPG4的区别
