TPS76530DG4
TI(德州仪器)
主动器件
TPS76530DG4中文资料参数规格
技术参数
输出接口数 1
输出电压 3 V
输出电流 150 mA
耗散功率 0.904 W
静态电流 30.0 µA
输出电容类型 Tantalum
跌落电压 0.16V @150mA
调节输出数 1
输入电压Max 10 V
输入电压Min 2.7 V
输出电流Max 0.15 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 904 mW
精度 ±3 %
输入电压 ≤10 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Rail, Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS76530DG4引脚图与封装图

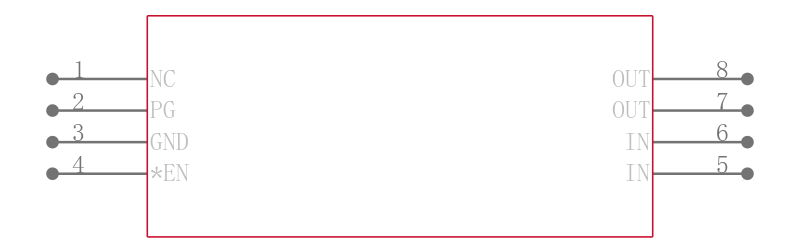

TPS76530DG4引脚图
TPS76530DG4封装图
TPS76530DG4封装焊盘图
在线购买TPS76530DG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS76530DG4 | TI 德州仪器 | LDO Regulator Pos 3V 0.15A 8Pin SOIC Tube | 搜索库存 |
替代型号TPS76530DG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS76530DG4 品牌： TI 德州仪器 封装： SOIC 150mA 8Pin | 当前型号 | LDO Regulator Pos 3V 0.15A 8Pin SOIC Tube | 当前型号 |
| 型号： TPS76530D 品牌： 德州仪器 封装： 8SOIC 3V 150mA 8Pin | 完全替代 | 超低QUIESCIENT电流150 mA低压差稳压器 ULTRA-LOW QUIESCIENT CURRENT 150-mA LOW-DROPOUT VOLTAGE REGULATORS | TPS76530DG4和TPS76530D的区别 |
| 型号： TPS76530DRG4 品牌： 德州仪器 封装： 150mA 8Pin | 类似代替 | 低压差稳压器 150-mA LDO | TPS76530DG4和TPS76530DRG4的区别 |
