TPS60132PWPG4

TPS60132PWPG4

TI(德州仪器) 主动器件

具有低电池电量比较器的 3 节电池至稳压 5V、150mA 高效电荷泵 20-HTSSOP -40 to 85

充电泵 开关稳压器 IC 正 固定 5V 1 输出 150mA 20-PowerTSSOP（0.173"，4.40mm 宽）


得捷:
IC REG CHARGE PUMP 5V 20HTSSOP


立创商城:
升压型 Vin=2.7V~5.4V Vout=5V 150mA


贸泽:
Switching Voltage Regulators Reg 5V Hi-Eff Charge Pump DC/DC Converter


艾睿:
Charge Pump STPUP 5V 150mA 20-Pin HTSSOP EP Tube


安富利:
Charge Pump STPUP 5V 150mA 20-Pin HTSSOP EP Tube


Verical:
Charge Pump STPUP 5V 150mA 20-Pin HTSSOP EP Tube


德州仪器TI:
3 cell to regulated 5V, 150mA high efficiency charge pump with low battery comparator


TPS60132PWPG4中文资料参数规格
技术参数

输出接口数 1

输出电压 5 V

输出电流 150 mA

耗散功率 0.7 W

静态电流 60.0 µA

调节输出数 1

开关频率 320 kHz

过温保护 No

拓扑结构 Boost

输入电压Max 5.4 V

输入电压Min 2.7 V

输出电压Min 5 V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 700 mW

输入电压 2.7V ~ 5.4V

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TPS60132PWPG4引脚图与封装图

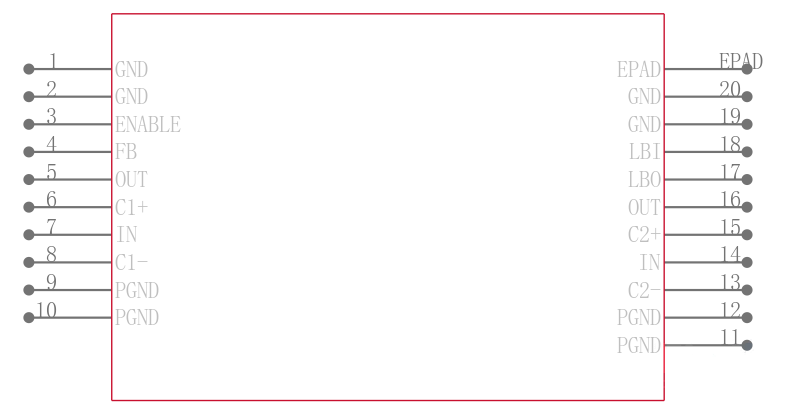

TPS60132PWPG4引脚图

TPS60132PWPG4引脚图

TPS60132PWPG4封装图

TPS60132PWPG4封装图

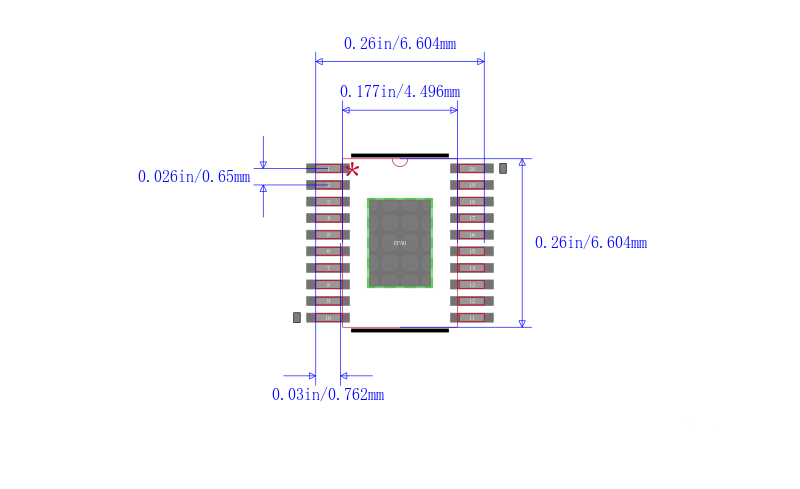

TPS60132PWPG4封装焊盘图

TPS60132PWPG4封装焊盘图

在线购买TPS60132PWPG4
型号 制造商 描述 购买
TPS60132PWPG4 TI 德州仪器 具有低电池电量比较器的 3 节电池至稳压 5V、150mA 高效电荷泵 20-HTSSOP -40 to 85 搜索库存
替代型号TPS60132PWPG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPS60132PWPG4

品牌： TI 德州仪器

封装： 20-TSSOP 5V 20Pin

当前型号

具有低电池电量比较器的 3 节电池至稳压 5V、150mA 高效电荷泵 20-HTSSOP -40 to 85

当前型号

型号： TPS60132PWP

品牌： 德州仪器

封装： HTSSOP-20 5V 20Pin

完全替代

5V,高效电荷泵带低电池电量指示DC/DC转换器

TPS60132PWPG4和TPS60132PWP的区别

型号： TPS60132PWPR

品牌： 德州仪器

封装： 20-TSSOP 5V 20Pin

类似代替

Charge Pump Switching Regulator IC Positive Fixed 5V 1 Output 150mA 20-TSSOP 0.173", 4.4mm Width Exposed Pad

TPS60132PWPG4和TPS60132PWPR的区别

型号： TPS60132PWPRG4

品牌： 德州仪器

封装： HTSSOP 5V 20Pin

类似代替

IC 5V 0.15A DC-DC CONV 20-HTSSOP

TPS60132PWPG4和TPS60132PWPRG4的区别
