TPS77615PWPR
TI(德州仪器)
主动器件
TPS77615PWPR中文资料参数规格
技术参数
输出接口数 1
输出电压 1.5 V
输出电流 500 mA
耗散功率 7.2 W
静态电流 87.0 µA
输出电容类型 Tantalum
跌落电压 0.169V @500mA
调节输出数 1
输入电压Max 10 V
输入电压Min 2.7 V
输出电流Max 0.5 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 7200 mW
精度 ±2 %
输入电压 2.7V ~ 10V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
外形尺寸
长度 6.5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-20
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS77615PWPR引脚图与封装图

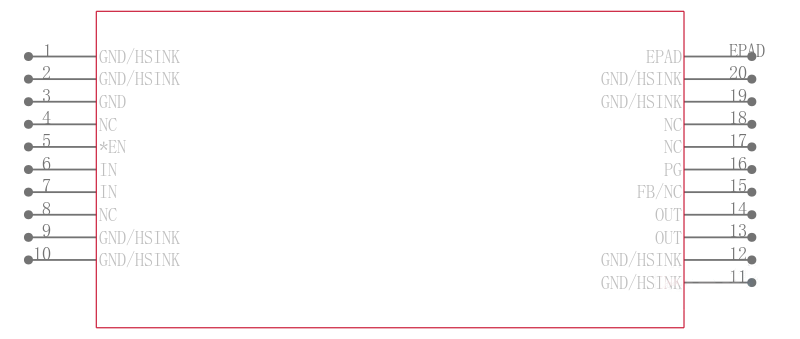

TPS77615PWPR引脚图

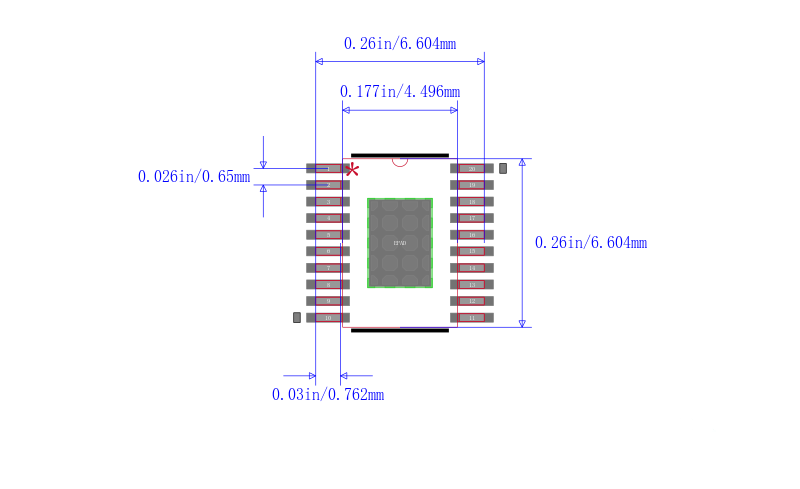

TPS77615PWPR封装图

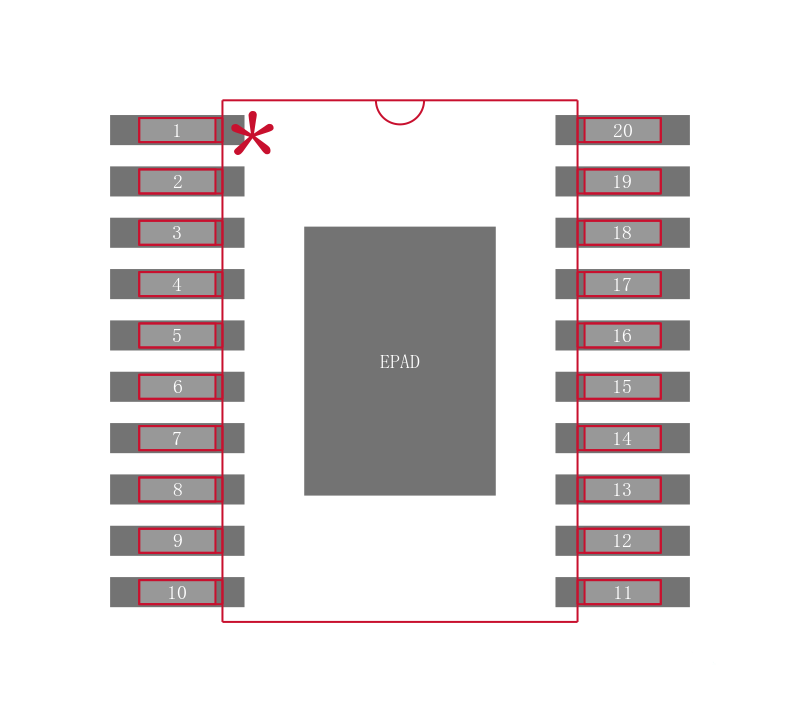

TPS77615PWPR封装焊盘图
在线购买TPS77615PWPR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS77615PWPR | TI 德州仪器 | 快速瞬态响应500毫安低压差稳压器 FAST-TRANSIENT-RESPONSE 500mA LOW-DROPOUT VOLTAGE REGULATORS | 搜索库存 |
替代型号TPS77615PWPR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS77615PWPR 品牌： TI 德州仪器 封装： 20-TSSOP 500mA 20Pin | 当前型号 | 快速瞬态响应500毫安低压差稳压器 FAST-TRANSIENT-RESPONSE 500mA LOW-DROPOUT VOLTAGE REGULATORS | 当前型号 |
| 型号： TPS77615PWP 品牌： 德州仪器 封装： HTSSOP 500mA 20Pin | 类似代替 | 快速瞬态响应500毫安低压差稳压器 FAST-TRANSIENT-RESPONSE 500mA LOW-DROPOUT VOLTAGE REGULATORS | TPS77615PWPR和TPS77615PWP的区别 |
| 型号： TPS77615QPWPREP 品牌： 德州仪器 封装： HTSSOP 500mA 20Pin | 类似代替 | 快速瞬态响应500 mA低压差稳压器 FAST-TRANSIENT-RESPONSE 500-mA LOW-DROPOUT VOLTAGE REGULATORS | TPS77615PWPR和TPS77615QPWPREP的区别 |
| 型号： TPS77615QPWPRQ1 品牌： 德州仪器 封装： HTSSOP 500mA 20Pin | 类似代替 | 快速瞬态响应500 mA低压差稳压器 FAST-TRANSIENT-RESPONSE 500-mA LOW-DROPOUT VOLTAGE REGULATORS | TPS77615PWPR和TPS77615QPWPRQ1的区别 |
