TPS3705-33DGNG4
TI
德州仪器
主动器件
TPS3705-33DGNG4中文资料参数规格
技术参数
电源电压DC 2.00V min
供电电流 0.05 mA
耗散功率 2140 mW
静态电流 30.0 µA
阈值电压 2.93 V
复位电压Min 1.2V, 2.87V
复位电压Max 1.3V, 3V
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 2140 mW
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 PowerPad-MSOP-8
外形尺寸
长度 3 mm
宽度 3 mm
高度 1.02 mm
封装 PowerPad-MSOP-8
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS3705-33DGNG4引脚图与封装图

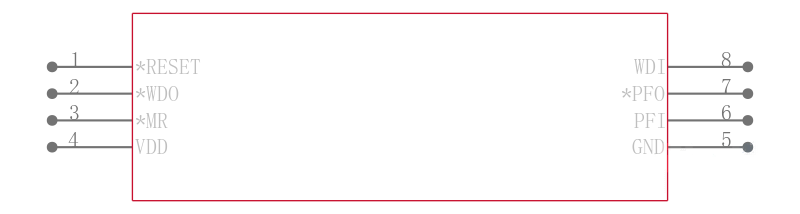

TPS3705-33DGNG4引脚图

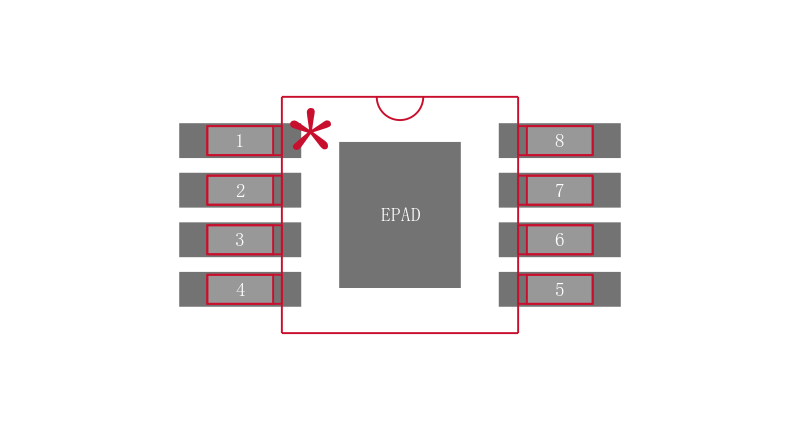

TPS3705-33DGNG4封装图

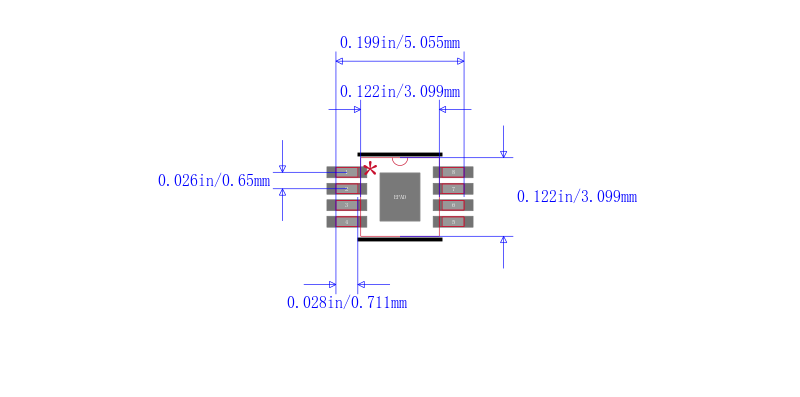

TPS3705-33DGNG4封装焊盘图
在线购买TPS3705-33DGNG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS3705-33DGNG4 | TI 德州仪器 | 处理器监控电路，带有电源失效 PROCESSOR SUPERVISORY CIRCUITS WITH POWER-FAIL | 搜索库存 |
替代型号TPS3705-33DGNG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS3705-33DGNG4 品牌： TI 德州仪器 封装： SOIC 2V 8Pin | 当前型号 | 处理器监控电路，带有电源失效 PROCESSOR SUPERVISORY CIRCUITS WITH POWER-FAIL | 当前型号 |
| 型号： TPS3705-33DGN 品牌： 德州仪器 封装： 8VSSOP 2V 8Pin | 完全替代 | TEXAS INSTRUMENTS TPS3705-33DGN 电压监控器, 手动复位, 低电平有效复位, 2V-6V输入, HVSSOP-8 | TPS3705-33DGNG4和TPS3705-33DGN的区别 |
| 型号： TPS3705-33DGNR 品牌： 德州仪器 封装： 8VSSOP 2V 8Pin | 类似代替 | 处理器监控电路，带有电源失效 PROCESSOR SUPERVISORY CIRCUITS WITH POWER-FAIL | TPS3705-33DGNG4和TPS3705-33DGNR的区别 |
