TPS60140PWPRG4

TPS60140PWPRG4

TI(德州仪器) 主动器件

具有电池低电量指示信号的稳压 5V 三路电压充电泵 20-HTSSOP -40 to 85

Charge Pump Switching Regulator IC Positive Fixed 5V 1 Output 100mA 20-PowerTSSOP 0.173", 4.40mm Width


得捷:
IC REG CHARGE PUMP 5V 20HTSSOP


立创商城:
升压型 Vin=1.8V~3.6V Vout=5V 100mA


艾睿:
Charge Pump STPUP 5V 100mA 20-Pin HTSSOP EP T/R


Verical:
Charge Pump STPUP 5V 100mA 20-Pin HTSSOP EP T/R


Newark:
# TEXAS INSTRUMENTS  TPS60140PWPRG4  CHARGE PUMP VOLTAGE TRIPLER 20-HTSSOP, FULL REEL


德州仪器TI:
Regulated 5-V Charge Pump Voltage Tripler With Low Battery Indicator


TPS60140PWPRG4中文资料参数规格
技术参数

输出接口数 1

输出电压 5 V

输出电流 100 mA

静态电流 55.0 µA

调节输出数 1

开关频率 320 kHz

拓扑结构 Boost

输入电压Max 3.6 V

输入电压Min 1.8 V

输出电压Min 5 V

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

TPS60140PWPRG4引脚图与封装图
TPS60140PWPRG4引脚图

TPS60140PWPRG4引脚图

TPS60140PWPRG4封装图

TPS60140PWPRG4封装图

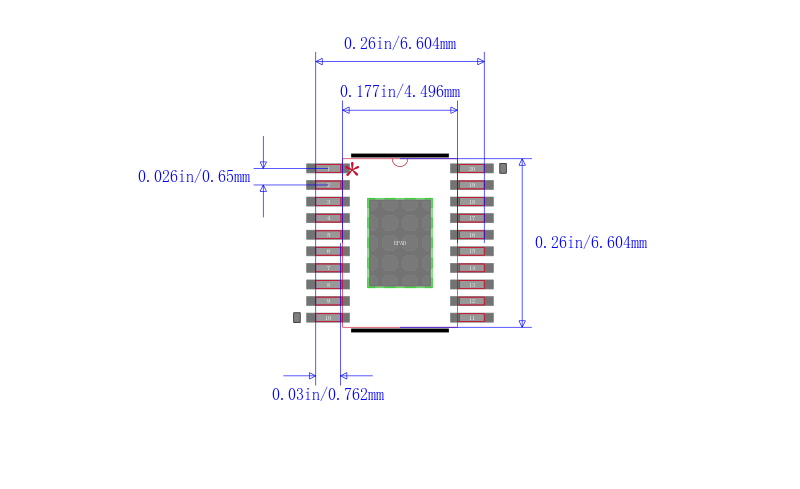

TPS60140PWPRG4封装焊盘图

TPS60140PWPRG4封装焊盘图

在线购买TPS60140PWPRG4
型号 制造商 描述 购买
TPS60140PWPRG4 TI 德州仪器 具有电池低电量指示信号的稳压 5V 三路电压充电泵 20-HTSSOP -40 to 85 搜索库存
替代型号TPS60140PWPRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPS60140PWPRG4

品牌： TI 德州仪器

封装： HTSSOP 5V 20Pin

当前型号

具有电池低电量指示信号的稳压 5V 三路电压充电泵 20-HTSSOP -40 to 85

当前型号

型号： TPS60140PWP

品牌： 德州仪器

封装： 20-TSSOP 5V 3.6V 20Pin

完全替代

升压电荷泵转换器，Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 调节器更高的效率。

TPS60140PWPRG4和TPS60140PWP的区别

型号： TPS60140PWPR

品牌： 德州仪器

封装： 20TSSOP 5V 20Pin

完全替代

TPS60140PWPR 编带

TPS60140PWPRG4和TPS60140PWPR的区别

型号： TPS60140PWPG4

品牌： 德州仪器

封装： 20-TSSOP 5V 20Pin

完全替代

egulated 5V Charge Pump Voltage Tripler With Low Battery Indicator 20-HTSSOP -40℃ to 85℃

TPS60140PWPRG4和TPS60140PWPG4的区别
