TPS2812DRG4
TI(德州仪器)
主动器件
TPS2812DRG4中文资料参数规格
技术参数
上升/下降时间 14ns, 15ns
输出接口数 2
耗散功率 0.73 W
上升时间 35 ns
下降时间 35 ns
下降时间Max 35 ns
上升时间Max 35 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 730 mW
电源电压 4V ~ 14V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS2812DRG4引脚图与封装图

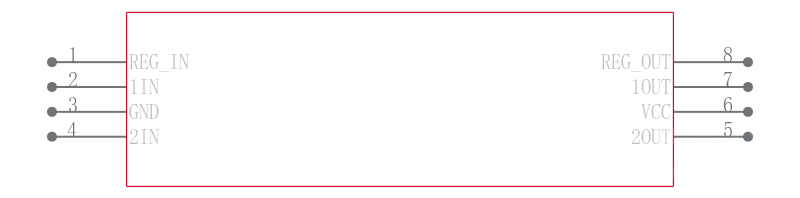

TPS2812DRG4引脚图
TPS2812DRG4封装图
TPS2812DRG4封装焊盘图
在线购买TPS2812DRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS2812DRG4 | TI 德州仪器 | 双高速MOSFET DRIBERS DUAL HIGH-SPEED MOSFET DRIBERS | 搜索库存 |
替代型号TPS2812DRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS2812DRG4 品牌： TI 德州仪器 封装： SOIC 8Pin | 当前型号 | 双高速MOSFET DRIBERS DUAL HIGH-SPEED MOSFET DRIBERS | 当前型号 |
| 型号： TPS2812DG4 品牌： 德州仪器 封装： Surface 4V 8Pin | 完全替代 | 双高速MOSFET DRIBERS DUAL HIGH-SPEED MOSFET DRIBERS | TPS2812DRG4和TPS2812DG4的区别 |
| 型号： TPS2812D 品牌： 德州仪器 封装： SOIC 4V 2A 8Pin | 类似代替 | TEXAS INSTRUMENTS TPS2812D 双路驱动器, MOSFET, 高压侧, 4V-14V电源, 2A输出, 25ns延迟, SOIC-8 | TPS2812DRG4和TPS2812D的区别 |
