TPS71709DSETG4
TI(德州仪器)
主动器件
TPS71709DSETG4中文资料参数规格
技术参数
输出接口数 1
输出电压 0.9 V
输出电流 150 mA
耗散功率 0.485 W
静态电流 45.0 µA
输出电容类型 Ceramic
跌落电压 0.17V @150mA
调节输出数 1
输入电压Max 6.5 V
输入电压Min 2.5 V
输出电流Max 0.15 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 485 mW
精度 ±3 %
输入电压 2.5V ~ 6.5V
封装参数
安装方式 Surface Mount
引脚数 6
封装 WFDFN-6
外形尺寸
封装 WFDFN-6
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS71709DSETG4引脚图与封装图
TPS71709DSETG4引脚图

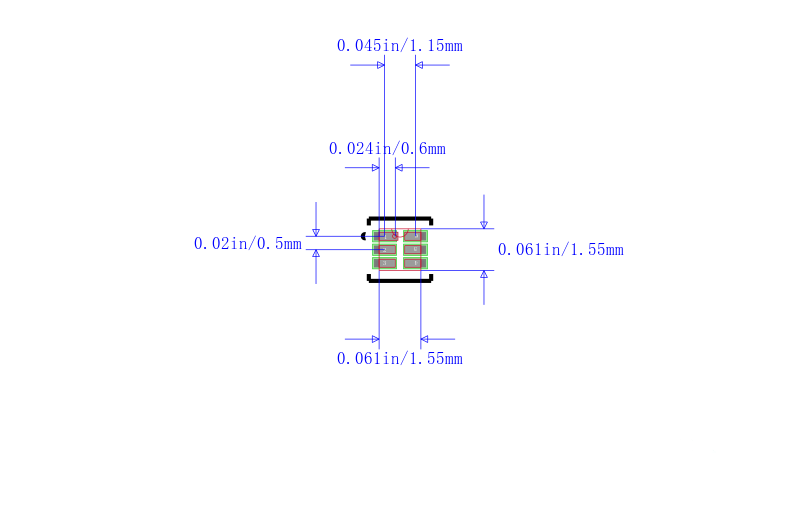

TPS71709DSETG4封装图

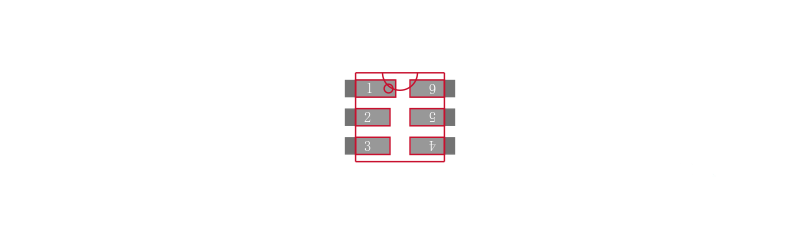

TPS71709DSETG4封装焊盘图
在线购买TPS71709DSETG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS71709DSETG4 | TI 德州仪器 | 低噪声，高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear Regulator | 搜索库存 |
替代型号TPS71709DSETG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS71709DSETG4 品牌： TI 德州仪器 封装： WSON 150mA 6Pin | 当前型号 | 低噪声，高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear Regulator | 当前型号 |
| 型号： TPS71709DSET 品牌： 德州仪器 封装： 6WSON 150mA 6Pin | 完全替代 | 低噪声，高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear Regulator | TPS71709DSETG4和TPS71709DSET的区别 |
| 型号： TPS71709DSER 品牌： 德州仪器 封装： 6WSON 150mA 6Pin | 类似代替 | 低噪声，高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear Regulator | TPS71709DSETG4和TPS71709DSER的区别 |
| 型号： TPS71709DSERG4 品牌： 德州仪器 封装： WSON 150mA 6Pin | 类似代替 | 低噪声，高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear Regulator | TPS71709DSETG4和TPS71709DSERG4的区别 |
