TL7702BCP

TL7702BCP

TI(德州仪器) 主动器件

电源电压监事 SUPPLY-VOLTAGE SUPERVISORS

监控器 补充型 通道 8-PDIP


得捷:
IC SUPERVISOR 1 CHANNEL 8DIP


立创商城:
TL7702BCP


德州仪器TI:
Single supervisor with programmable UV threshold & reset-time delay


艾睿:
Processor Supervisor 2.53V 1 Active High/Active Low/Open Drain 8-Pin PDIP Tube


安富利:
Volt Supervisor Supply 0V to 18V 8-Pin PDIP Tube


Chip1Stop:
Volt Supervisor Supply 0V to 18V 8-Pin PDIP Tube


Verical:
Supply Voltage Supervisory 0V to 18V 8-Pin PDIP Tube


Win Source:
Supervisor Complementary 1 Channel 8-PDIP


TL7702BCP中文资料参数规格
技术参数

电源电压DC 3.60V min

输出电流 -20.0 mA max

供电电流 3.5 mA

静态电流 1.80 mA

阈值电压 2.53 V

复位电压Min 2.505 V

复位电压Max 2.555 V

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压Max 18 V

电源电压Min 3.6 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

封装 PDIP-8

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TL7702BCP引脚图与封装图

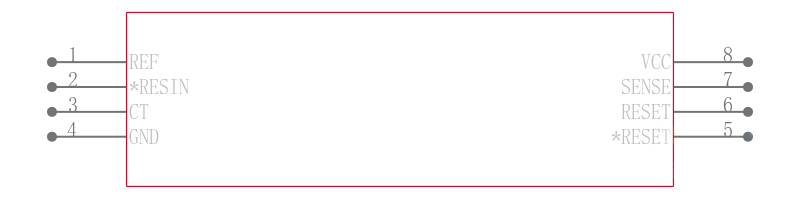

TL7702BCP引脚图

TL7702BCP引脚图

TL7702BCP封装图

TL7702BCP封装图

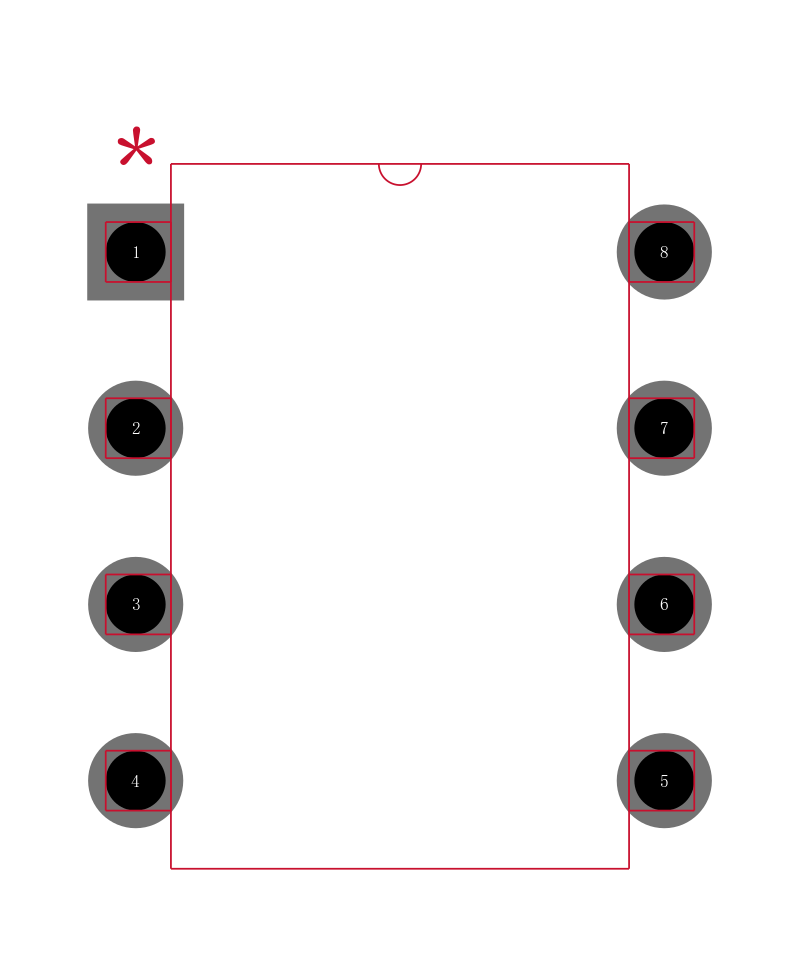

TL7702BCP封装焊盘图

TL7702BCP封装焊盘图

在线购买TL7702BCP
型号 制造商 描述 购买
TL7702BCP TI 德州仪器 电源电压监事 SUPPLY-VOLTAGE SUPERVISORS 搜索库存
替代型号TL7702BCP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TL7702BCP

品牌: TI 德州仪器

封装: 8PDIP 3.6V 8Pin

当前型号

电源电压监事 SUPPLY-VOLTAGE SUPERVISORS

当前型号

型号: TL7702BCPE4

品牌: 德州仪器

封装: PDIP 3.6V 8Pin

完全替代

电源电压监事 SUPPLY-VOLTAGE SUPERVISORS

TL7702BCP和TL7702BCPE4的区别

型号: TL7702BCPG4

品牌: 德州仪器

封装:

完全替代

Ic Supply-Volt Supervisor 8-Dip

TL7702BCP和TL7702BCPG4的区别

型号: TL7702AMJG

品牌: 德州仪器

封装: CDIP 8Pin

完全替代

电源电压监事 SUPPLY-VOLTAGE SUPERVISORS

TL7702BCP和TL7702AMJG的区别
