TLC2543MDBREP
TI(德州仪器)
主动器件
TLC2543MDBREP中文资料参数规格
技术参数
电源电压DC 4.50V min
供电电流 1.00 mA
电路数 1
位数 12
采样率 66 ksps
功耗 5.00 mW
模数转换数ADC 1
工作温度Max 125 ℃
工作温度Min -55 ℃
输入通道数 11
电源电压Max 5.5 V
电源电压Min 4.5 V
输入电压 5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
外形尺寸
封装 SSOP-20
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
TLC2543MDBREP引脚图与封装图

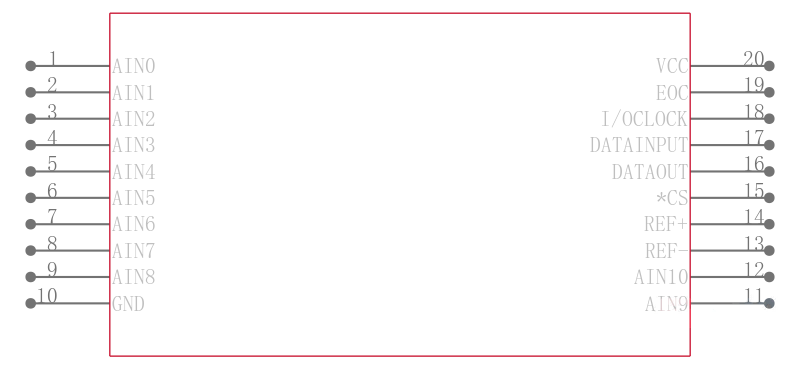

TLC2543MDBREP引脚图

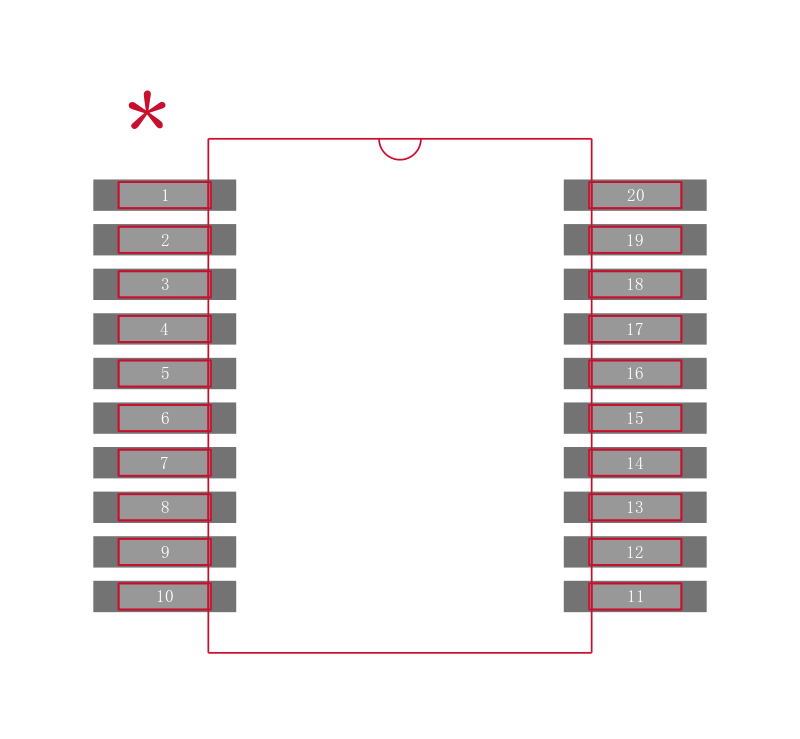

TLC2543MDBREP封装图

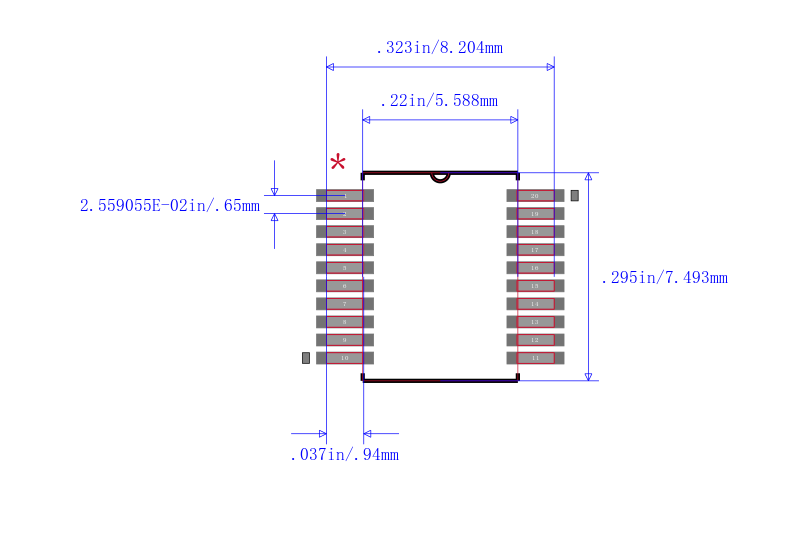

TLC2543MDBREP封装焊盘图
