TLC59401PWP

TLC59401PWP

TI(德州仪器) 主动器件

Signage/Linear LED Drivers, Texas InstrumentsTexas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC,适用于各种显示屏、标牌、指示和背光应用。### LED 驱动器,Texas Instruments

Signage/Linear LED Drivers, Texas Instruments

Texas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC,适用于各种显示屏、标牌、指示和背光应用。

### LED 驱动器,Texas Instruments


得捷:
IC LED DRVR LIN 120MA 28HTSSOP


立创商城:
TLC59401PWP


德州仪器TI:
16-channel LED driver with dot correction and grayscale PWM control


欧时:
### Signage/Linear LED Drivers, Texas InstrumentsTexas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC,适用于各种显示屏、标牌、指示和背光应用。### LED 驱动器,Texas Instruments


贸泽:
LED照明驱动器 16Ch LED Driver


艾睿:
LED Driver 60uA Supply Current 28-Pin HTSSOP EP Tube


安富利:
LED DRVR 3.3V/5V 28-Pin HTSSOP EP


Chip1Stop:
LED DRVR 3.3V/5V 28-Pin HTSSOP EP


Verical:
LED Driver 60uA Supply Current 28-Pin HTSSOP EP Tube


TLC59401PWP中文资料参数规格
技术参数

频率 30 MHz

输出接口数 16

输出电压 17 V

输出电流 120 mA

供电电流 60 mA

耗散功率 3958 W

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 3958 mW

电源电压 3V ~ 5.5V

输入电压 3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 28

封装 HTSSOP-28

外形尺寸

长度 9.8 mm

宽度 4.5 mm

高度 1.05 mm

封装 HTSSOP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TLC59401PWP引脚图与封装图

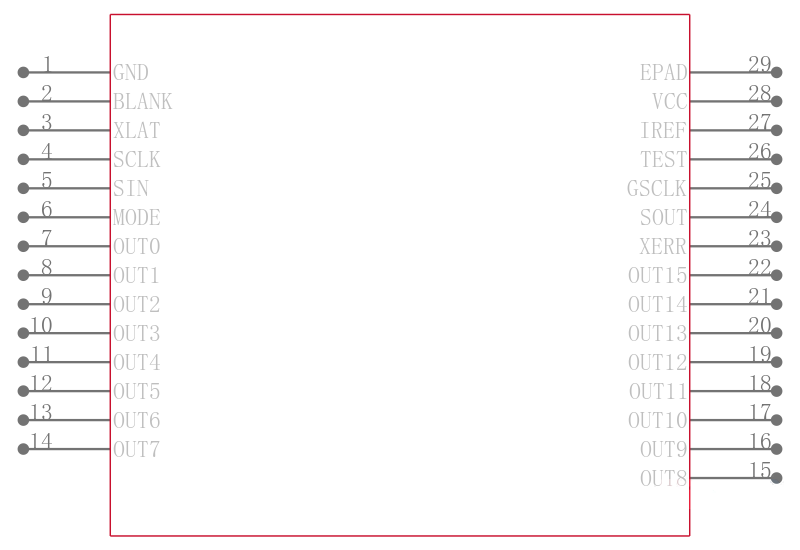

TLC59401PWP引脚图

TLC59401PWP引脚图

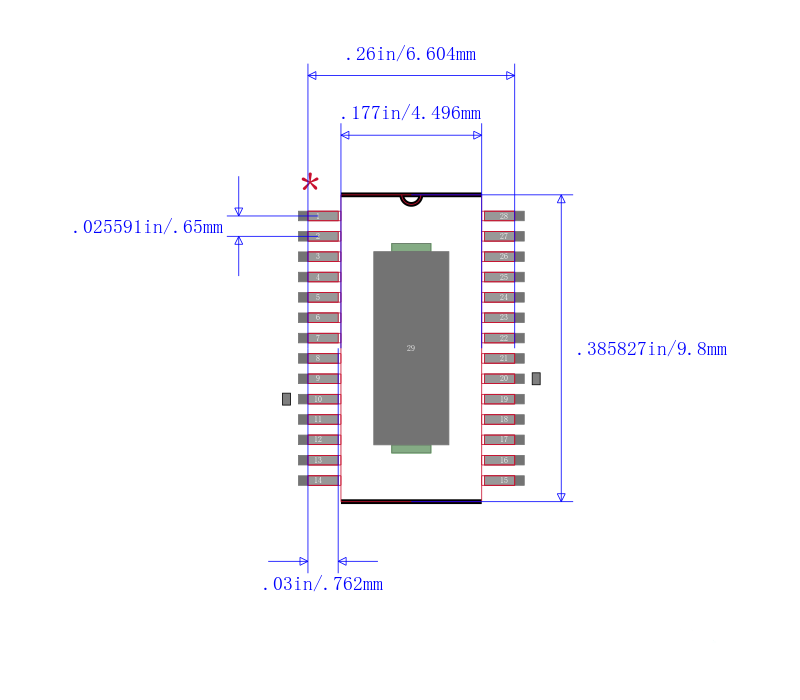

TLC59401PWP封装图

TLC59401PWP封装图

TLC59401PWP封装焊盘图

TLC59401PWP封装焊盘图

在线购买TLC59401PWP
型号 制造商 描述 购买
TLC59401PWP TI 德州仪器 Signage/Linear LED Drivers, Texas Instruments Texas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC,适用于各种显示屏、标牌、指示和背光应用。 ### LED 驱动器,Texas Instruments 搜索库存
替代型号TLC59401PWP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLC59401PWP

品牌: TI 德州仪器

封装: HTSSOP-28

当前型号

Signage/Linear LED Drivers, Texas InstrumentsTexas Instruments 的一系列专用单输出和多输出 LED 驱动器 IC,适用于各种显示屏、标牌、指示和背光应用。### LED 驱动器,Texas Instruments

当前型号

型号: TLC59401PWPR

品牌: 德州仪器

封装: HTSSOP-28 120mA 16Output

完全替代

TEXAS INSTRUMENTS  TLC59401PWPR  发光二极管驱动器, 16输出, 线性, 3V-5.5V输入, 30MHz开关, 17V/120mA输出, HTSSOP-28

TLC59401PWP和TLC59401PWPR的区别
