TPS61181ARTER

TPS61181ARTER

TI(德州仪器) 主动器件

WLED驱动器,用于笔记本电脑显示器 WLED DRIVER FOR NOTEBOOK DISPLAY

LED Driver IC 6 Output DC DC Regulator Step-Up Boost PWM Dimming 30mA 16-WQFN 3x3


立创商城:
TPS61181ARTER


得捷:
IC LED DRV RGLTR PWM 30MA 16WQFN


德州仪器TI:
Six Strings LED driver for notebook application


贸泽:
LED Lighting Drivers 6 Strings LED Driver


艾睿:
LED DRVR 60Segment 5V/9V/12V/15V/18V 16-Pin WQFN EP T/R


安富利:
LED DRVR 60Segment 5V/9V/12V/15V/18V 16-Pin WQFN EP T/R


Chip1Stop:
LED DRVR 60Segment 5V/9V/12V/15V/18V 16-Pin WQFN EP T/R


Verical:
LED Driver 60 Segment 16-Pin WQFN EP T/R


Win Source:
LED Driver IC 6 Output DC DC Regulator Step-Up Boost PWM Dimming 30mA 16-WQFN 3x3


TPS61181ARTER中文资料参数规格
技术参数

频率 1 MHz

输出接口数 6

输出电压 38 V

静态电流 2.00 mA

拓扑结构 Boost

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 24 V

电源电压Min 4.5 V

输入电压 4.5V ~ 24V

封装参数

安装方式 Surface Mount

引脚数 16

封装 WQFN-16

外形尺寸

封装 WQFN-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TPS61181ARTER引脚图与封装图

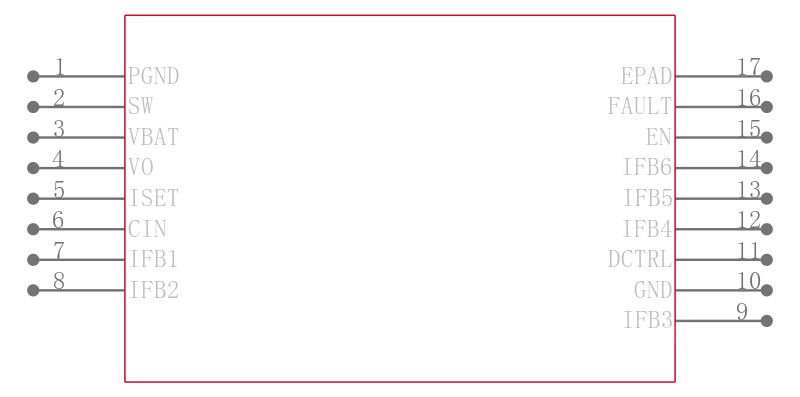

TPS61181ARTER引脚图

TPS61181ARTER引脚图

TPS61181ARTER封装图

TPS61181ARTER封装图

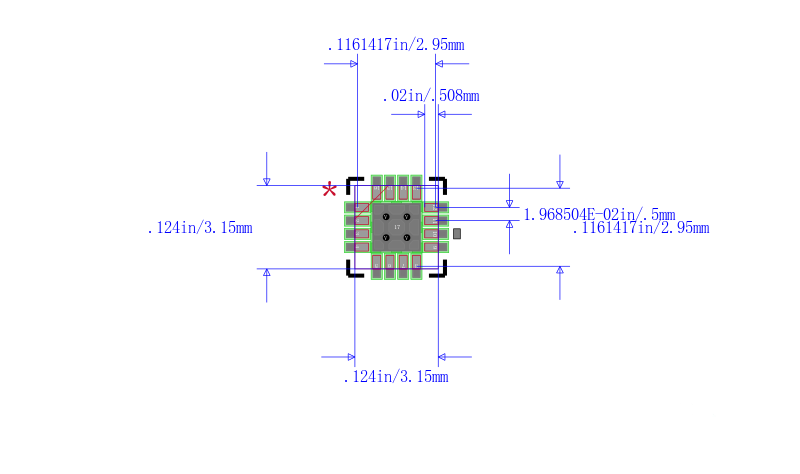

TPS61181ARTER封装焊盘图

TPS61181ARTER封装焊盘图

在线购买TPS61181ARTER
型号 制造商 描述 购买
TPS61181ARTER TI 德州仪器 WLED驱动器,用于笔记本电脑显示器 WLED DRIVER FOR NOTEBOOK DISPLAY 搜索库存
替代型号TPS61181ARTER
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TPS61181ARTER

品牌: TI 德州仪器

封装: WQFN

当前型号

WLED驱动器,用于笔记本电脑显示器 WLED DRIVER FOR NOTEBOOK DISPLAY

当前型号

型号: TPS61181ARTET

品牌: 德州仪器

封装: WQFN

功能相似

WLED驱动器,用于笔记本电脑显示器 WLED DRIVER FOR NOTEBOOK DISPLAY

TPS61181ARTER和TPS61181ARTET的区别
