TSM104WAIPWG4
TI(德州仪器)
电子元器件分类
TSM104WAIPWG4中文资料参数规格
技术参数
输出电流 40mA @15V
供电电流 1.4 mA
电路数 4
通道数 4
共模抑制比 70 dB
输入补偿漂移 7.00 µV/K
带宽 900 kHz
转换速率 300 mV/μs
增益频宽积 900 kHz
输入补偿电压 500 µV
输入偏置电流 30 nA
工作温度Max 105 ℃
工作温度Min 40 ℃
共模抑制比Min 70 dB
电源电压Max 30 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
TSM104WAIPWG4引脚图与封装图

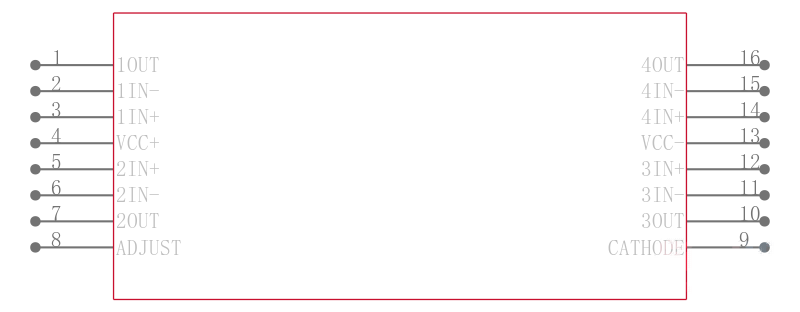

TSM104WAIPWG4引脚图
TSM104WAIPWG4封装图

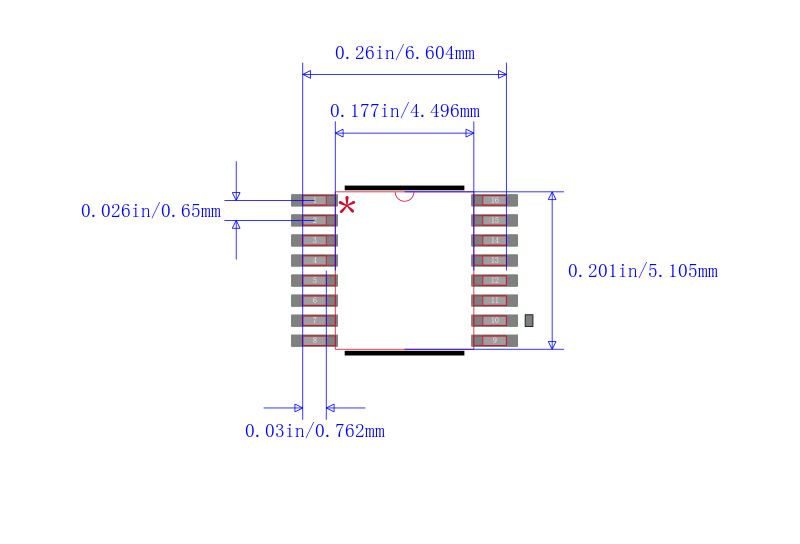

TSM104WAIPWG4封装焊盘图
